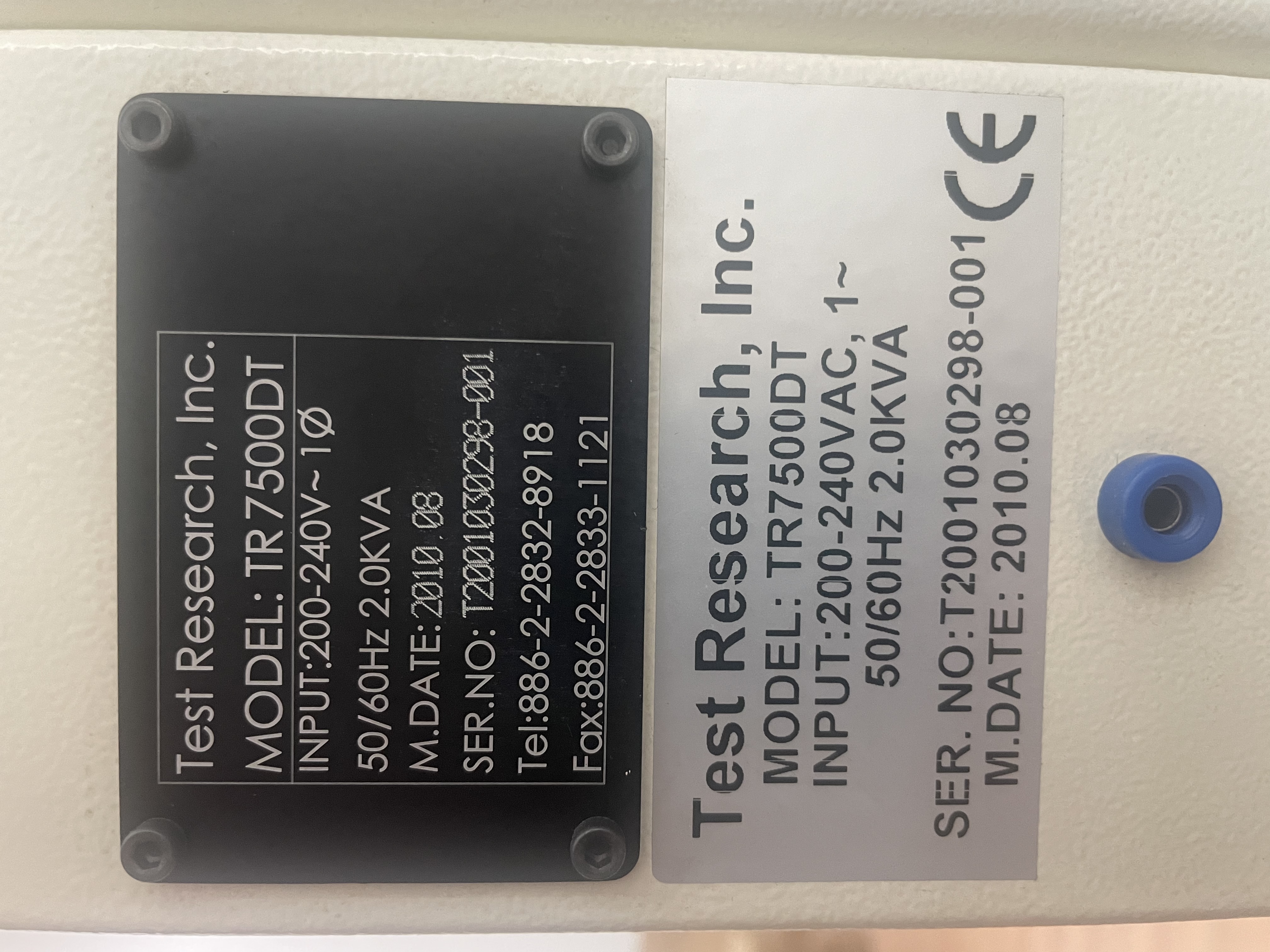

- 1. 제조사 : Test Research Inc
2. 기종 : AOI(자동 광학 검사 설비)
3. 전 사용처 : 자동차 부품 샘플 생산 라인에서 사용되어졌으며, In-line 3D AOI로 교체를 하면서 매물로 나왔습니다.

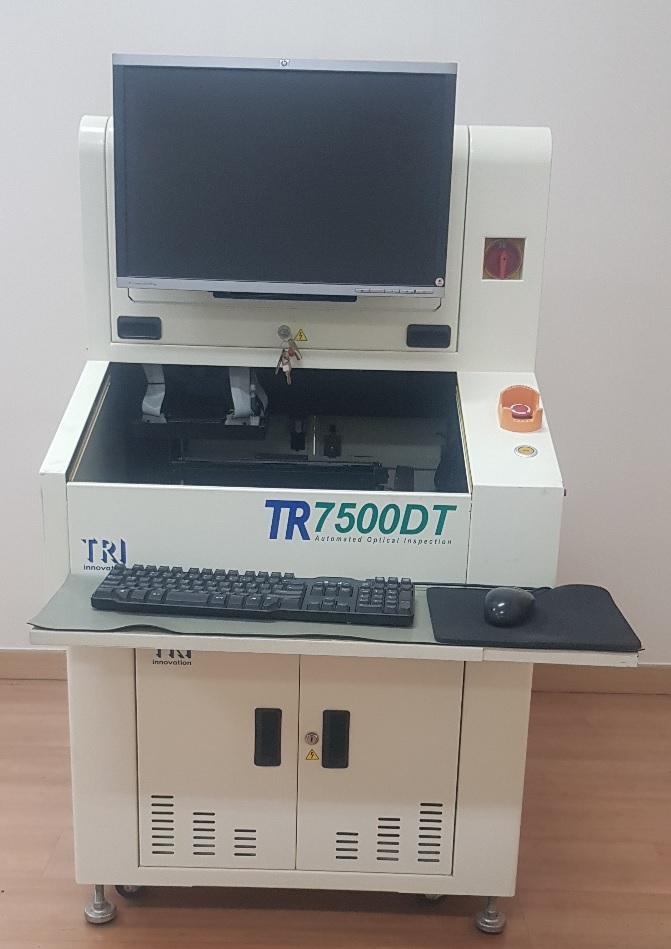

4. 특징 : TRI사의 현재를 있게 한 대표적인 TR-7500 시리즈의 탁상형 버전입니다.
해상도를 10um까지 변경이 가능하여 0402chip까지 검사가 가능합니다.
5. 교육 : TRI의 한국지사(안산 소재)에 신청하시어 별도로 받으셔야 합니다.
6. 네고 가능 여부 : 협의 가능
7. 소개 및 기능

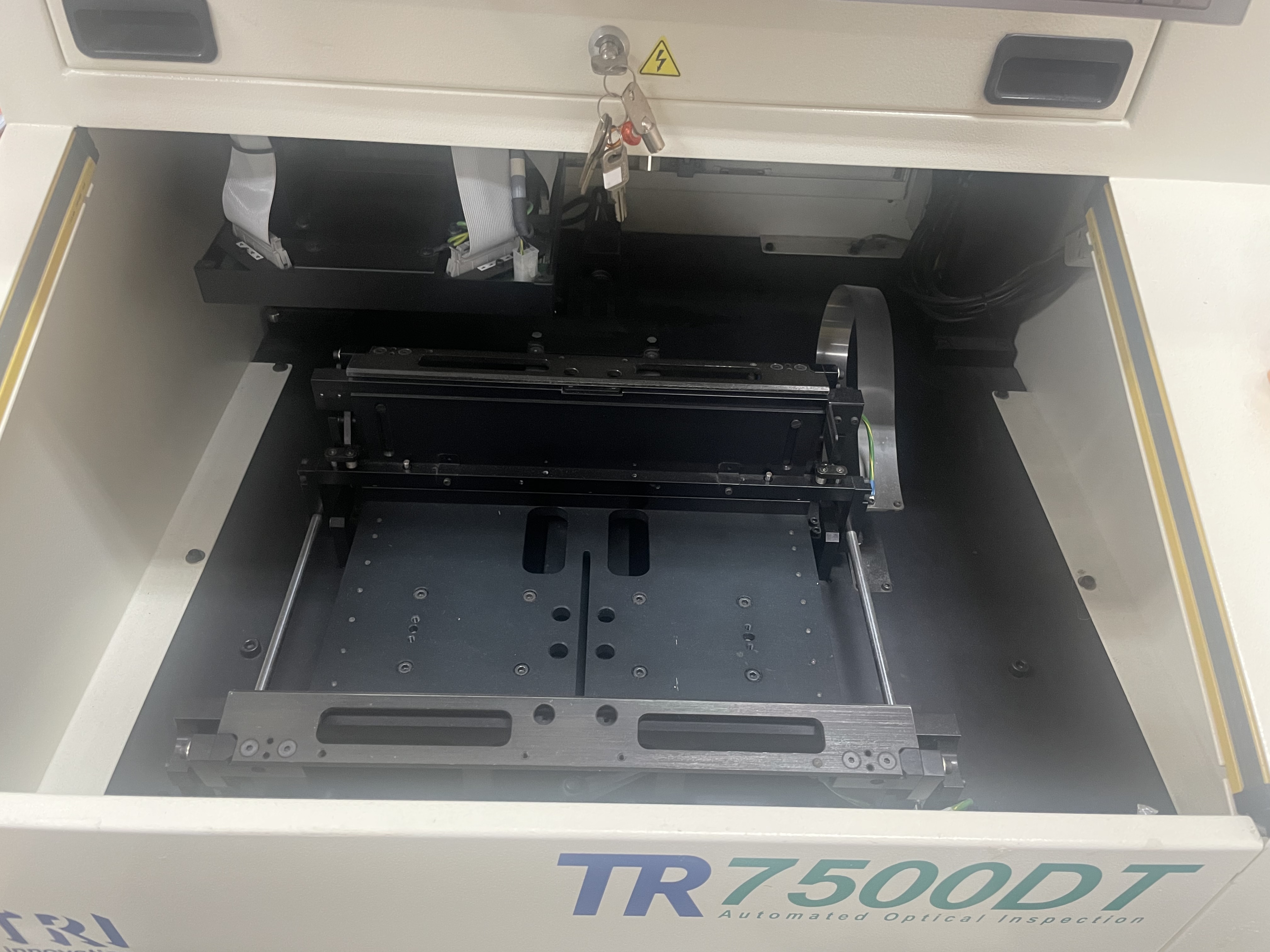

TR-7500 DT는 정밀한 3CCD Top camera가 적용된 독립형 솔루션으로 TRI의 특징인 Dynamic Imaging 기술이 적용되어 리플로 전/후 검사가 가능합니다.
극성과 검은색 부품을 보다 효율적인 검사를 위해 낮은 각도의 조명 제어가 가능하도록, RGB+W 조명 시스템을 갖추고 있으며, 무연 및 기존 PCB 어셈블리에서 0402/Fine pitch 부품을 검사 할 수 있습니다.
• 고속 데스크탑 검사 시스템
• 3CCD Full color camera 적용
• 빠르고 쉬운 프로그램 작성
• Chip 0402 / 0.3 Pitch에 최적
• 낙하 부품 검사에 최적(부품추가)
• 무진동에 의한 Hybrid 검사 방식
8. Specifications
• Camera type Top view 3-CCD XGA color camera
• Optical resolution 10 µm, 15 µm or 20 µm
• Imaging method Dynamic Imaging
• Inspection speed 18 cm2/sec @ 10 µm
40 cm2/sec @ 15 µm
72 cm2/sec @ 20 µm
• Inspection Functions
-Component Missing, Tombstone, Billboard, Polarity, Skew, Marking, Defective
-Solder Joint Insufficient/Excess Solder, Bridge, Golden Finger Scratch/Contamination
• Pre & Post reflow integration Yield Management System Integration
• Max PCB Size
-Max PCB Size TR7500DT 330 x 250 mm
-Max PCB Thickness 3 mm

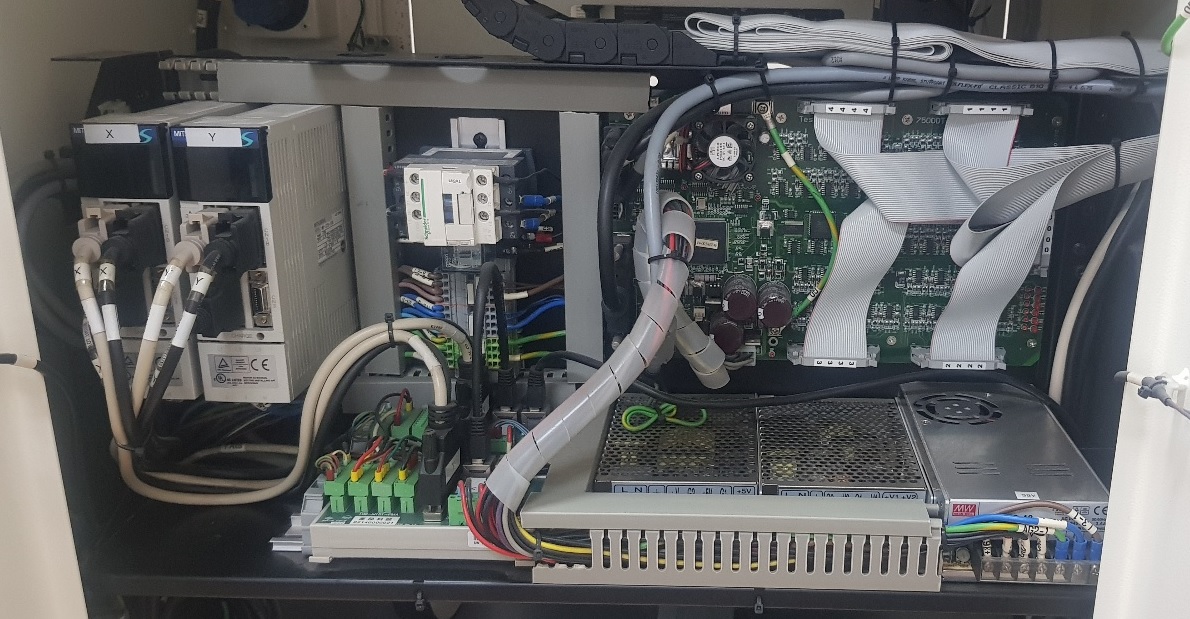

9. 설비 상태 : 현재 설비성능은 매우 양호한 상태이며, 오버홀을 완료 한 상태입니다.
