솔더 페이스트의 점도 및 유동특성 시험방법 다무라 표준 시험 방법

1. 적용범위

  본 시험방법은 솔더 페이스트의 점도 및 유동특성, 점도의 비회복률을 측정하는 방법에 대하여
적용한다.

2. 측정조건

  측정장치 : MALCOM제 PCU-205형 점도계, 또는 동등의 기능을 가진 장치

  항온조 : 25±1℃로 조절 가능한 것

  측정시료 : 300㎖의 PE용기에 약 1㎏, 또는 150㎖ PE용기에 약 500g의 솔더 페이스트를 측
정시료로 한다.

  측정온도 : 25±0.5℃

3. 시험방법

  (1) 항온조 등을 사용하여 시료를 약 25℃로 조절한다.

  (2) 측정시료의 뚜껑을 열고 주걱(스파츌라)으로 공기가 혼입되지 않도록 하면서 1~2분간 섞어
준다

  (3) 측정시료를 점도계의 항온조에 넣는다.

  (4) 회전수를 10rpm으로 조절하고 온도를 25℃로 셋팅한다. 약 3분후 로터로부터 흡입된 솔더
페이스트가 배출구로 나오는 것을 확인한 후, 로터의 회전을 정지시키고 측정온도 범위(25
±0.2℃)에 들어갈 때까지 기다린다.

  (5) 온도가 25±0.2℃가 되면 회전수를 10rpm으로 조절하고, 3분 후의 값을 읽어 점도 값으로
한다. (점도 = A)

  (6) 계속해서 3rpm으로 회전수를 설정하고, 6분 후의 점도 값을 읽는다.

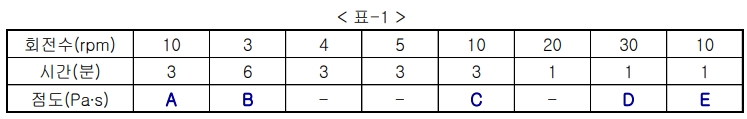

  (7) 회전수를 3→4→5→10→20→30→10rpm으로 변화시키면서 각 회전수에 대한 점도 값을 읽
는다. 단, 점도 값을 읽는 시간은 표-1에 따른다.

  (8) 칙소트로피 지수는 다음의 식으로부터 계산한다.

        칙소트로피지수(TI) = log (B/D)

  (9) 점도비회복률은 다음의 식으로부터 계산한다.

        점도비회복율(R) = (C-E/C) x 100(%)

자료출처 : 다무라케미컬코리아주식회사
