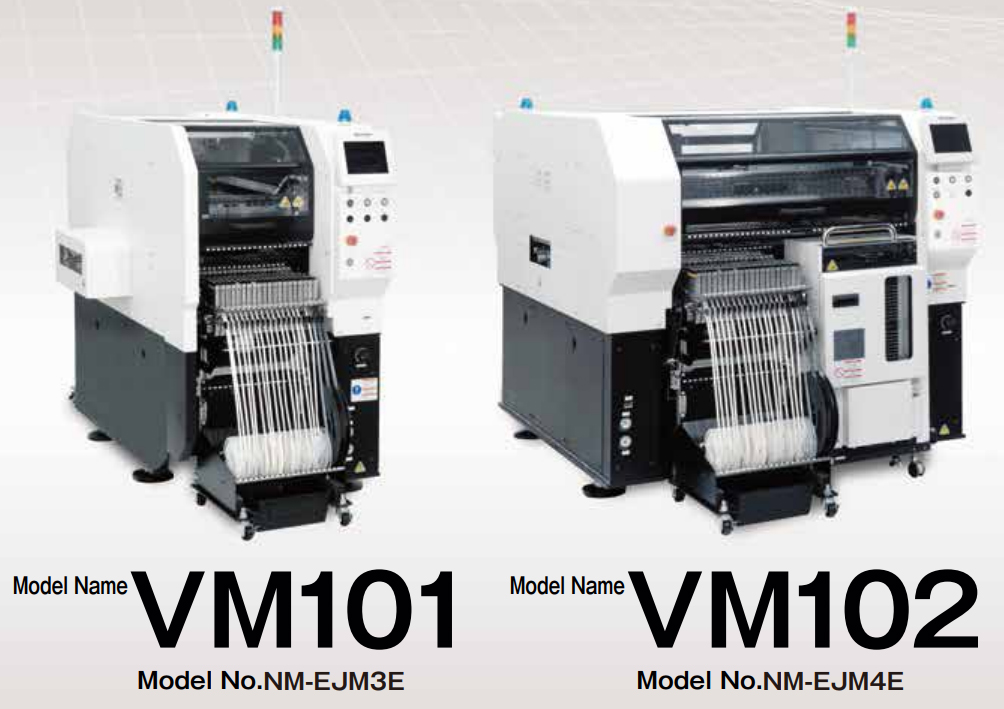

PANASONIC VM Series Modular Placement Machine NM-EJM3E, NM-EJM4E

VM Series는 고속 생산부터 소량, 다품종 생산에 이르기까지 다양한 생산 모드에 유연하게 대응할 수 있는 소형 고성능 보급형 모델입니다.

VM101 Head type
- Lightweight 16-nozzle head V2
- Lightweight 8-nozzle head
- 4-nozzle head

VM102 Head type
- 14-nozzle head

VM101은 소형 NPM-D3A 플랫폼을 기반으로 하지만 단일 빔을 사용하여 모든 테이프 피더 슬롯에 액세스하는 단순화와 함께 용량을 늘리기 위해 20개 슬롯으로 확장된 피더 카트, VM101은 소형 NPM-D3A 플랫폼을 기반으로 하지만 단일 빔을 사용하여 모든 테이프 피더 슬롯에 액세스하는 단순화와 함께 용량 증가를 위한 20개 슬롯의 확장된 피더 카트, 42,000 CPH의 출력, 길이 0.83m/1.63m의 설치 공간에서 30um의 정확도를 제공합니다.

- NPM 플랫폼을 기반으로 재구성 가능한 3개의 모듈식 플러그 앤 플레이 헤드
- 최대 42k CPH의 높은 출력, 01005 ~ 100 x 25 x 30 범위의 부품 성능, 100N 배치력 및 Pin-in-Paste 조명을 갖춘 홀수 형태 기능
- 전면 또는 전면 및 후면 위치에서만 피더 지원 가능
- Panasonic 지능형 피더 및 노즐과 호환 가능
- SMT 부품의 3D 검사 및 PiP 부품을 포함하는 다중 인식 카메라

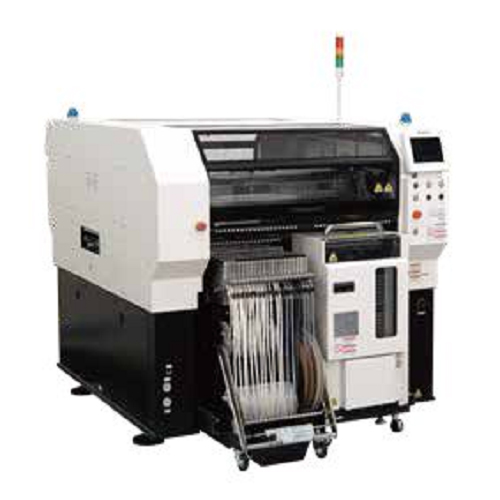

VM102 Compact, High Performance Placement

VM102는 AM100 플랫폼을 기반으로 하지만 보다 컴팩트한 형태로, 32,100 CPH의 출력과 길이3.52m/3.14m의 공간에 설치 가능하며 30um의 정확도를 자랑하는 14Nozzle Head 및 1608 Type Feeder 20슬롯 카트를 최대 4개까지 활용 가능합니다.

- 최대 32.1k CPH의 높은 출력과 스택형 스틱 피드 지원, 100N 배치력 및 Pin-in-Paste 조명을 갖춘 홀수 형태 기능
- 01005 ~ 150 x 25 x 28 범위의 일체형 배치 헤드
- 전면 또는 전면 및 후면 위치에서 피더 지원 가능
- Panasonic 지능형 피더 및 노즐과 호환 가능

VM 시리즈 모델은 공통 다중 인식 카메라, 피더 카트, 피더, 트레이 타워 및 노즐을 공유합니다. 이 시리즈는 공통 모델로 라인을 구성하거나 혼합하여 최대 확장성과 경제성을 제공할 수 있습니다.

이 시리즈의 플랫폼은 장치, 백색 가전, 의료 및 자동차 제품 생산에 적합한 중형 보드 시장에 초점을 맞추고 있습니다.

VM 시리즈는 경제적인 가격에 고급 기능이 필요한 애플리케이션에 맞춰 제작되었습니다.

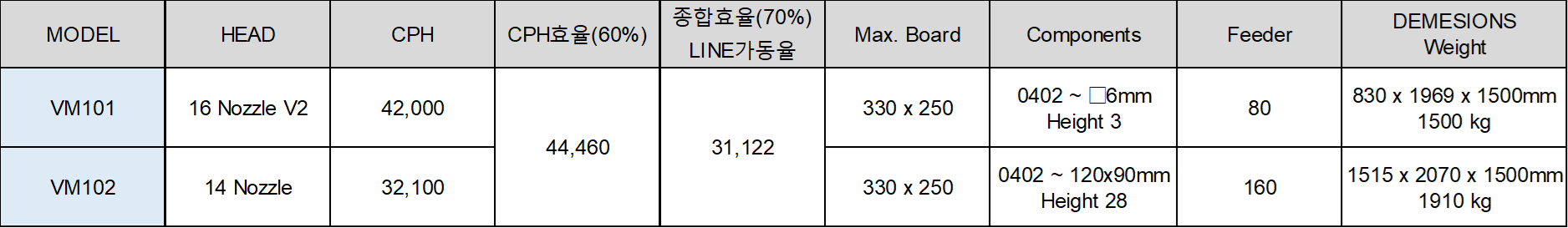

PANASONIC SMT MOUNTER LINE 구성

PANASONIC LINE 구성 : VM101 + VM102

PANASONIC LINE 구성 : VM102 + VM102

PANASONIC LINE 구성 : VM101 + VM101 + VM101

>>> 설비를 선택하여 예상 레이아웃/CAPA를 확인해보세요 <<< 클릭
