Beam variations available in 2 types

공통 플랫폼을 구현하면 생산 모드 및 장착 능력에 따라 X축을 구성하기 위해 1-beam 및 2-beam 중에서 선택할 수 있습니다.

비용, 성능, 장착 안정성, 라인 길이, 생산성을 위한 설비입니다.
- 칩 부품 실장에 특화된 압도적인 생상선
- 고정밀, 고품질 및 안정적인 생산성을 제공
- DDR 및 SSD와 같은 메모리 제조에 이상적인 라인은 YSM20R/WR과 결합

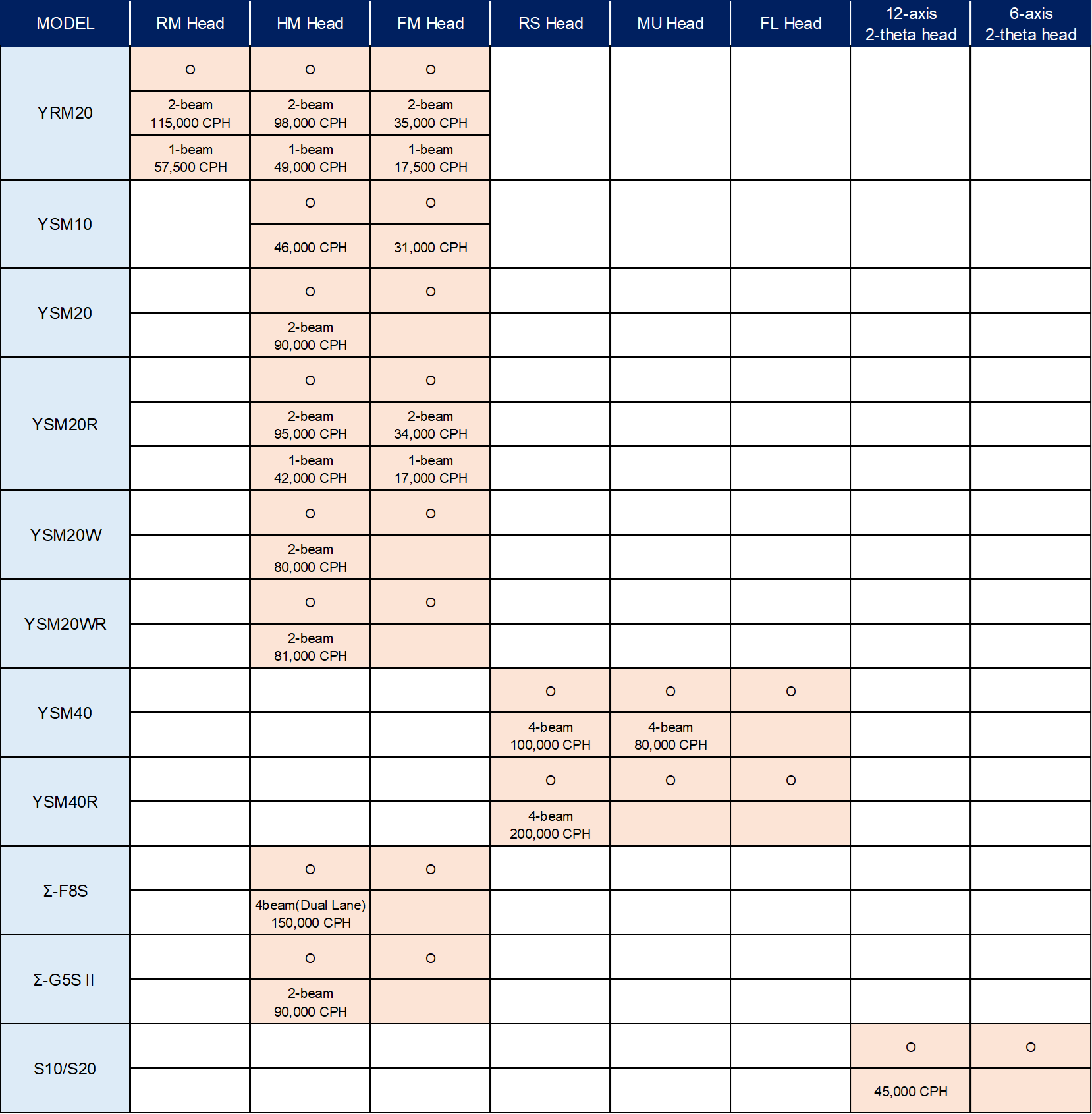

YAMAHA SMT MOUNTER HEAD LIST

Super high-speed rotary RM head achieves 115,000CPH!

RM Head : 18 nozzles

RM 헤드는 놀라운 속도로 소형 부품을 장착하는 회전식 마운팅 헤드입니다.

이는 헤드 교체가 더 이상 필요하지 않기 때문에 고속 생산을 유지합니다.

이것은 원헤드 솔루션 컨셉을 지속할 수 있도록 도와주는 기술입니다.

이 헤드는 초소형 0201mm 부품부터 높이 6.5mm, 12x12mm 중간 크기의 모양 부품까지 다양한 부품을 처리할 수 있습니다

High-speed multi-purpose in-line HM head

HM Head : 10 nozzles

0201mm의 초소형 부품부터 55 x 100mm, 높이 15mm의 대형 부품까지 고속은 물론 높은 유연성을 제공할 수 있는 만능 헤드입니다.

HM 헤드와 RM 헤드를 결합하여 모든 유형의 부품을 고속으로 장착할 수 있습니다.

10개 노즐 사양의 경량, 콤팩트한 고속성과 범용성을 갖춘 표준 타입.

Odd-shaped components capable in-line FM head

FM Head : 5 nozzles

초소형 03015mm 칩부터 30mm의 긴 부품과 55 x 100mm의 초대형 부품에 이르는 부품을 처리할 수 있는 초광역 헤드.

물리적인 힘 제어도 가능합니다.

HM 헤드 기능을 그대로 유지한 5개의 노즐이 있는 경제적인 타입으로, 생산성과 예산 요구에 따라 선택 가능합니다.

Ultra-high-speed head (RS head)

RS 헤드는 소형칩 0201mm에서 6.5mm 정사각형, 최대 높이 2mm에 이르는 다양한 범위에서 강력한 생산성을 제공합니다.

Multi head (MU head)

MU 헤드는 03015mm 칩부터 45x60mm 및 최대 15mm 높이의 부품을 처리할 수 있는 고속 및 부품 적응성의 장점을 모두 제공합니다.

High-speed one-by-one pickup & mounting

헤드당 15개의 노즐을 사용하여 업계 최고 수준인 37,500 CPH를 생산합니다!

로터리 다이렉트 드라이브 헤드는 기어나 벨트와 같은 외부 구동 부품을 사용하지 않은 단순한 디자인이지만 고정밀 장착이 가능합니다.

12-axis 2-theta head unit

12축 2세타 헤드는 고속 실장을 위해 재설계되었지만 대형 부품 실장도 수용할 수 있도록 제작되었습니다.

또한, 새로운 디자인으로 LED 조명과 같은 긴 기판 생산에 가장 적합합니다.

6-axis 2-theta head unit

하이브리드 마운팅 작업에 이상적인 6축 2세타 헤드는 디스펜싱에서 마운팅, 검사까지의 프로세스를 다루는 마운터를 위한 궁극의 1 Head Solution을 구현합니다.
