JUKI RS-1 Line 구성 예상 CAPA 분석

등록일 : 2023-01-05

#정보공유
JUKI SMT line 예상 CAPA.

JUKI MOUNTER 설비의 기본 스펙으로 비교하고, 예상 LINE을 구성해보세요.
- 선택한 MOUNTER 설비 스펙 확인
- 선택한 MOUNTER로 예상 CAPA 확인
- 라인 구성을 하여서 선택한 설비의 전체 레이아웃을 예상

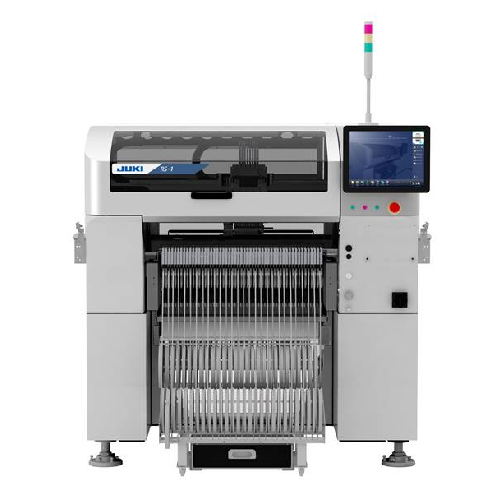

Fast Smart Modular Mounter JUKI RS-1

RS-1의 시험적이고 검증된 기술의 지속적인 추가 개발은 다음과 같은 새로운 가능성을 열어줍니다:
가장 작은 칩(0201 metric)부터 최대 50 x 150mm의 대형 부품 또는 정사각형 부품의 경우 가장자리 길이가 74mm까지 더욱 빠르게 실장할 수 있습니다.
RS-1R 픽 앤 플레이스 머신의 베이스 프레임은 이를 위해 완전히 재설계되었습니다.
고유한 Takumi 헤드는 훨씬 더 다양한 부품 높이를 커버하므로 결정적인 속도 이점을 달성합니다.
360° 시각적 부품 인식을 통해 사용자별 극성 표시를 안전하게 감지할 수 있습니다.
노즐의 RFID 통합 덕분에 부품 및 보드와 함께 완전히 추적될 수 있습니다.

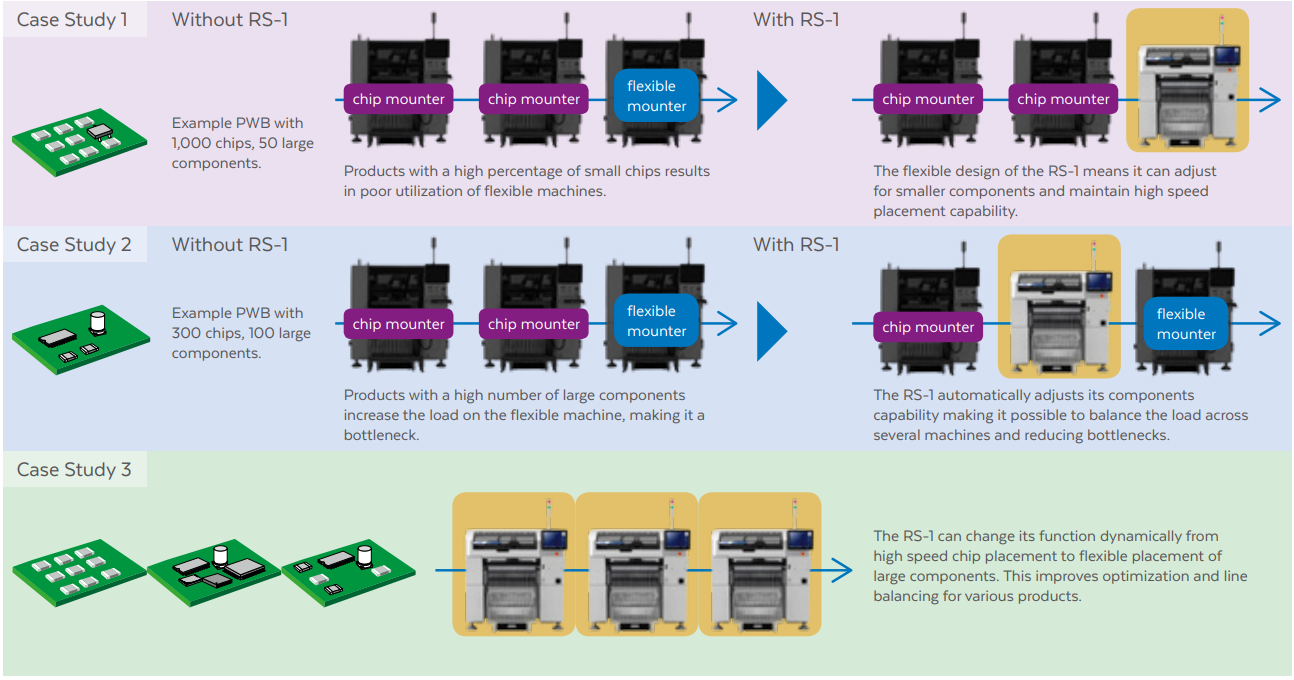

이 픽 앤 플레이스 기계는 칩 슈터의 기능과 대형 부품용 마운터를 결합합니다.
이를 위해 각 특수 기계 유형을 구입하면 실장 헤드를 변경할 필요가 없습니다.

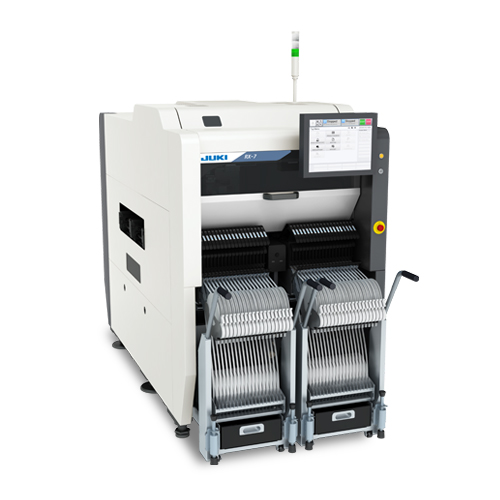

High-Speed Compact Modular Mounter RX-7 SERIES

RX-7은 두 개의 새로운 소형 로터리 헤드(Planetary Head)를 사용하며, 헤드당 16개의 노즐을 사용할 수 있습니다. 이 모델은 스마트폰 및 기타 많은 고밀도 전자 애플리케이션의 생산 규격을 충족하는 ±40µm(Cpk > 1)의 높은 실장 정확도를 가진 고속 칩 슈터입니다. 새로 출시된 RX-6 플렉시블 마운트와 결합하여 JUKI는 이제 더 비용 효율적인 생산 라인을 제공할 수 있으며, 그 결과 혼합, 소량 또는 대량 생산에 관계없이 다양한 산업에 높은 생산성을 제공할 수 있습니다

이 시스템은 배치를 위해 최대 76개의 8mm 부품을 지원하여 유연하고 효율적인 생산성을 제공합니다. 스타트업과 생산 과정에서 이루어지는 자가 진단 기능을 지원합니다. 이렇게 하면 기계에 문제가 있을 때 경고를 제공하여 생산성을 향상시킬 수 있습니다. 예를 들어, RX-7은 자주 픽 오류를 일으키는 손상된 노즐을 감지하고 문제를 보고합니다.

>>> 설비를 선택하여 예상 레이아웃/CAPA를 확인해보세요 <<< 클릭





JUKI RS-1 Line 구성하기

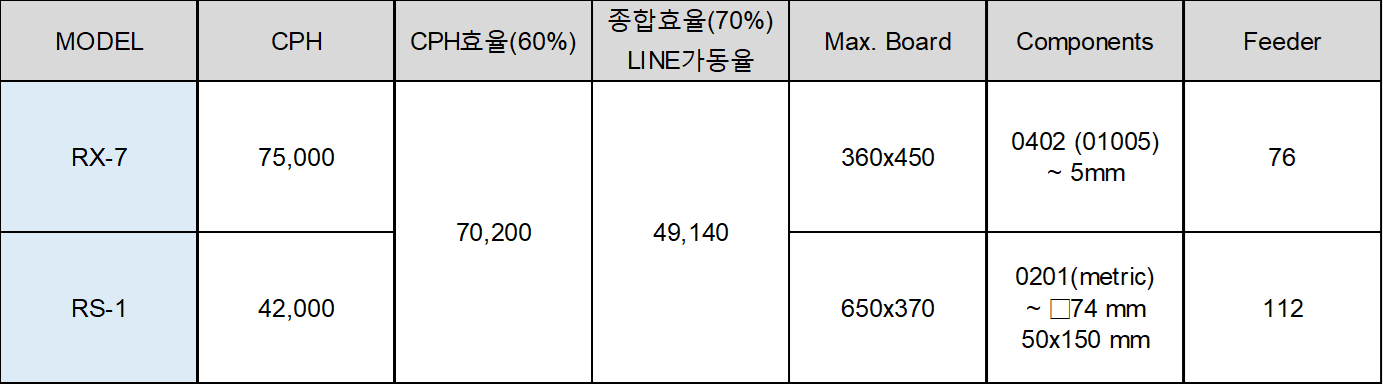

JUKI LINE 구성 : RX-7 + RS-1
