HANWHA Double Flexibility Double Value SMT line 예상 CAPA.

HANWHA MOUNTER 설비의 기본 스펙으로 비교하고, 예상 LINE을 구성해보세요.
- 선택한 MOUNTER 설비 스펙 확인

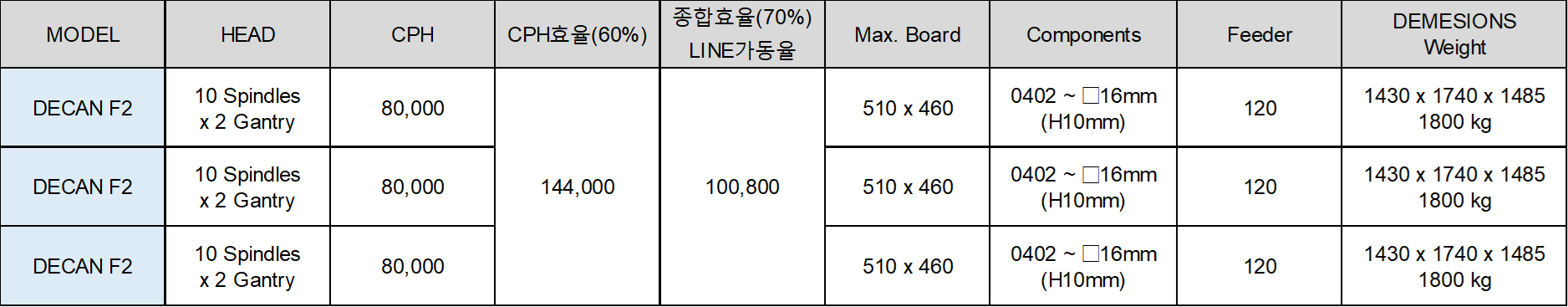

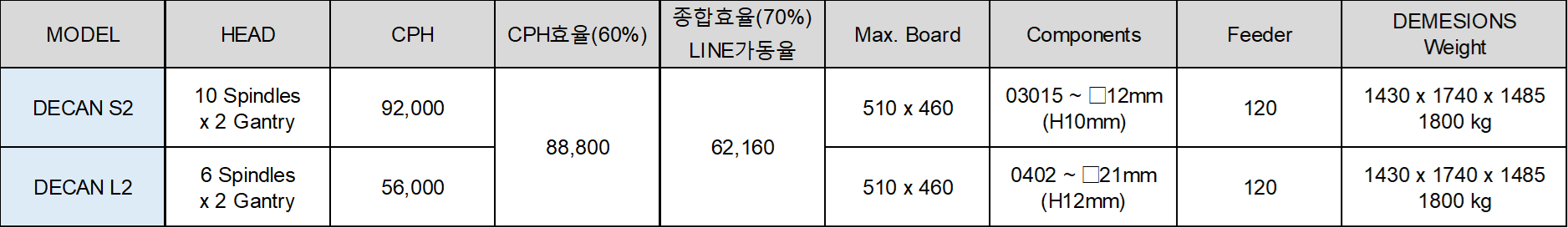

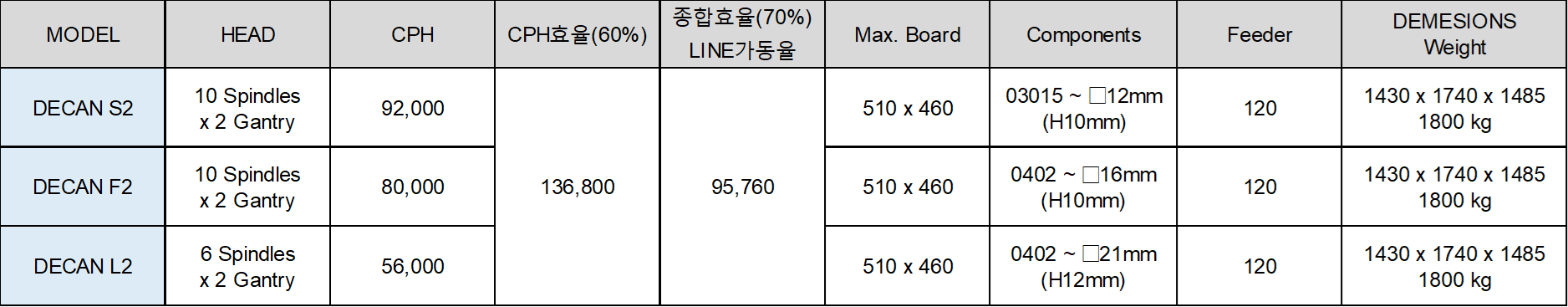

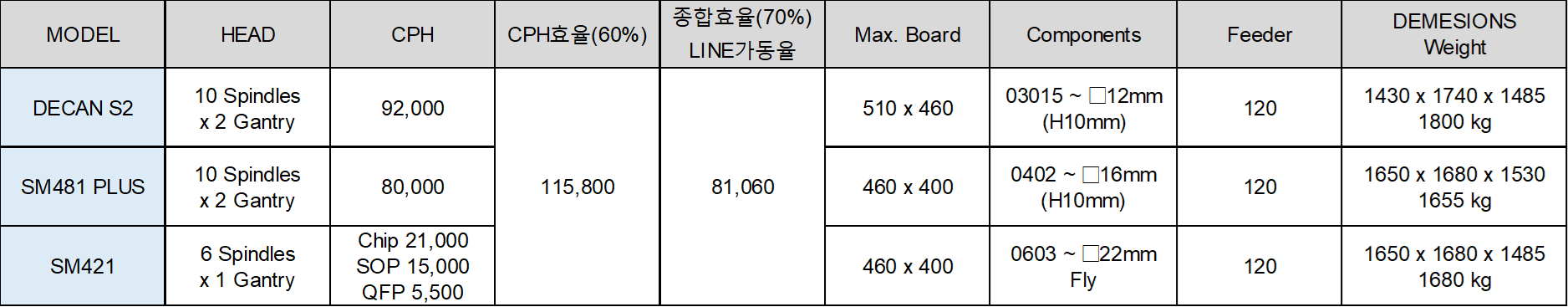

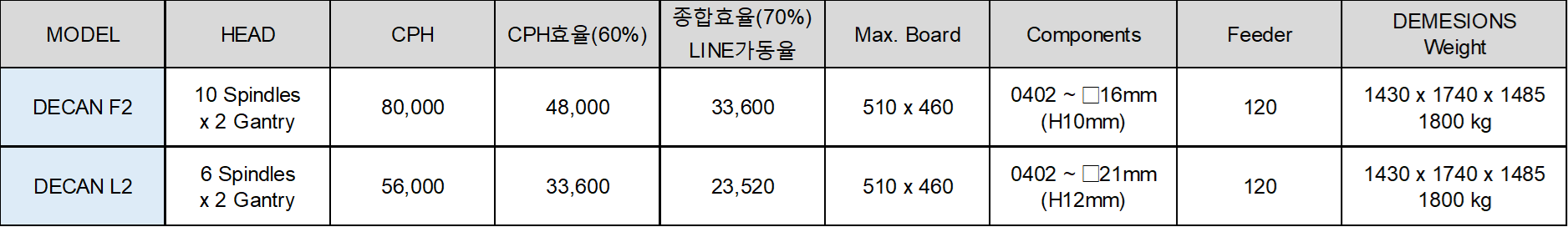

- 선택한 MOUNTER로 예상 CAPA 확인

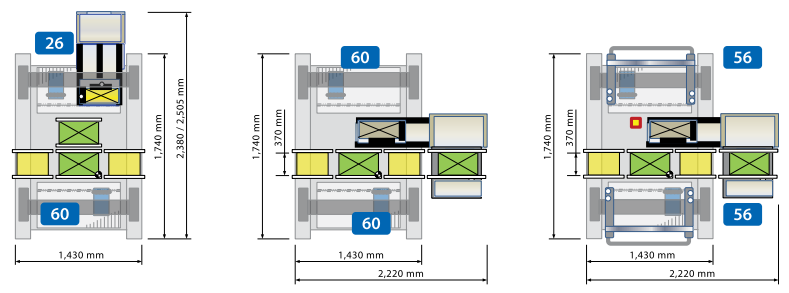

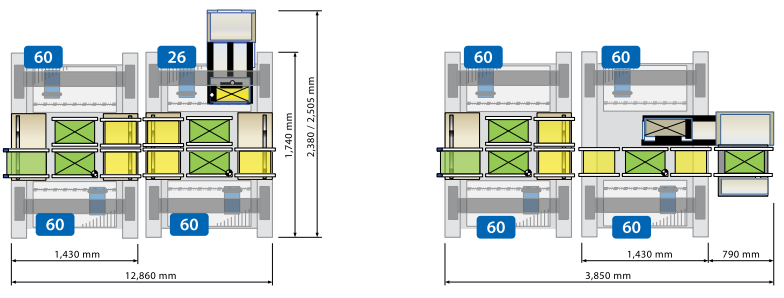

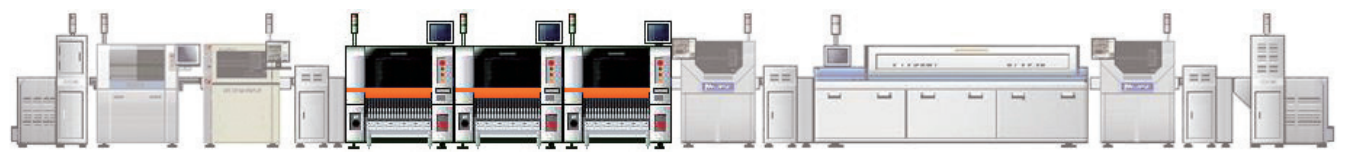

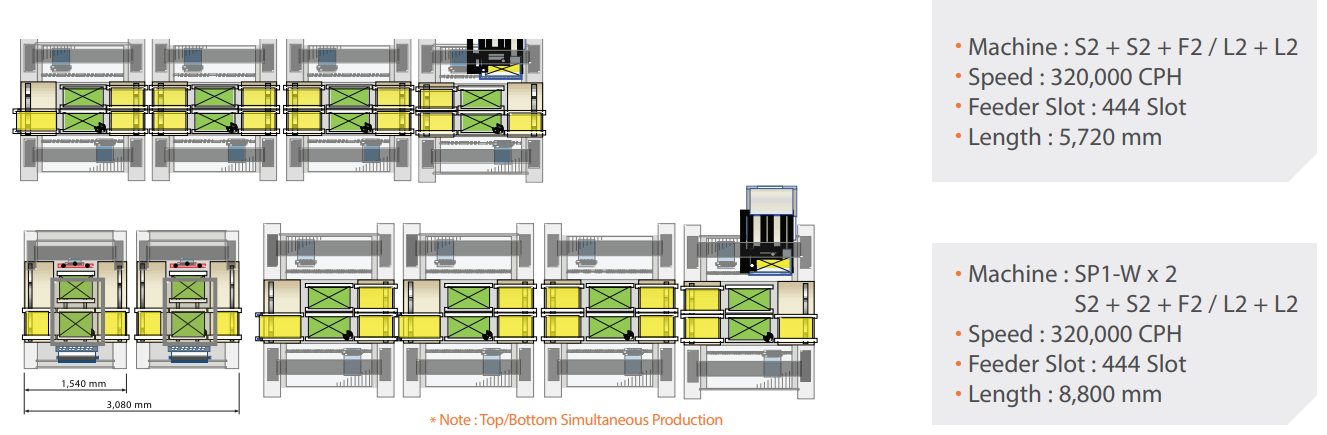

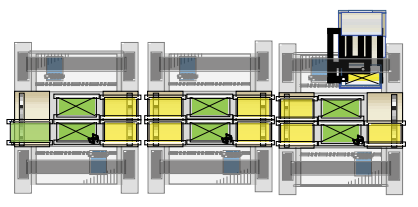

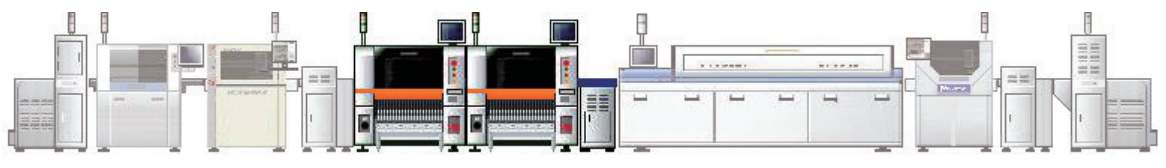

- 라인 구성을 하여서 선택한 설비의 전체 레이아웃을 예상

Advanced Chip Shooter DECAN S2

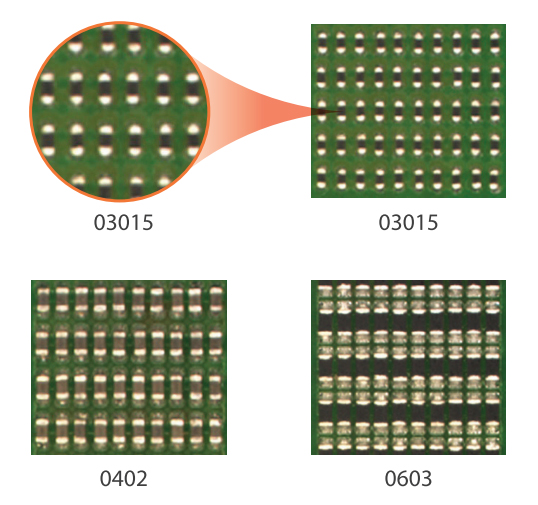

미소칩(03015) 실장을 위한 속도/정도 강화

• Speed : 92,000 CPH (Optimum, HS10 Head)
• Structure : 2 Gantry x 10 Spindles/Head
• Accuracy : ±28µm Cpk≥1.0 (03015 Chip),
±25µm Cpk≥1.0 (IC)
• Parts Size : 03015 ~
Max. □55mm (H15mm)
• PCB Size : 50 x 40 ~ 510 x 460mm (Standard)
~ 610 x 460mm (Option)
~ 740 x 460mm (Option)
~ 810 x 460mm (Option)
~ 1,200 x 460mm (Option)

Advanced Flexible Placer DECAN F2
넓은 범위의 부품 대응과 고속 실장을 한 번에!!!

• Speed : 80,000 CPH (Optimum)
• Structure : 2 Gantry x 10 Spindles/Head
• Accuracy : ±40µm Cpk≥1.0 (0402 (01005") chip),
±30µm Cpk≥1.0 (IC, Stage vision)
• Parts Size : 0402 (01005 inch) ~
Max. □55mm (H15mm)
• PCB Size : 50 x 40 ~ 510 x 460mm (Standard)
~ 610 x 460mm (Option)
~ 740 x 460mm (Option)
~ 810 x 460mm (Option)
~ 1,200 x 460mm (Option)

Advanced Multi-Functional Placer DECAN F2

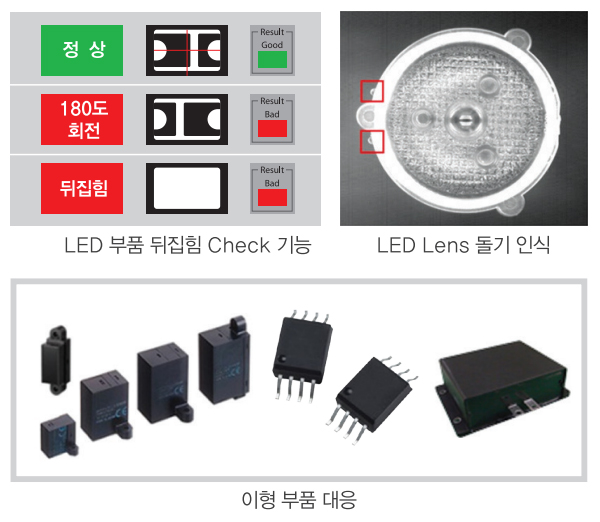

이형 부품 및 LED & LED Lens 실장에 최적화

• Speed : 56,000 CPH (Optimum)
0.55 sec/component (QFP100 0.5P)
• Structure : 2 Gantry x 6 Spindles/Head
• Accuracy : ±40µm Cpk≥1.0 (0402 (01005") chip),
±30µm Cpk≥1.0 (IC, Stage vision)
• Parts Size : 0402 (01005 inch) ~
Max. □55mm, L75 (H25mm)
• PCB Size : 50 x 40 ~ 510 x 460mm (Standard)
~ 610 x 460mm (Option)
~ 740 x 460mm (Option)
~ 810 x 460mm (Option)
~ 1,200 x 460mm (Option)

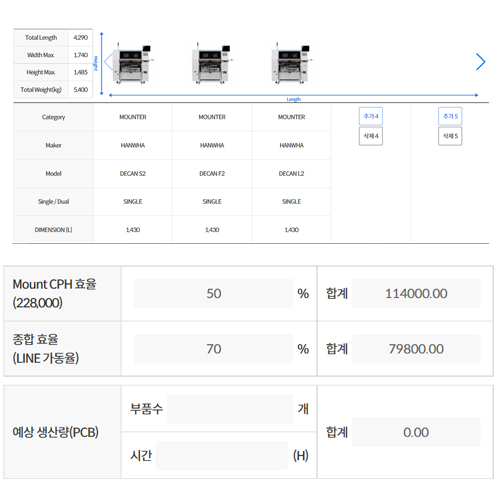

>>> 설비를 선택하여 예상 레이아웃/CAPA를 확인해보세요 <<< 클릭

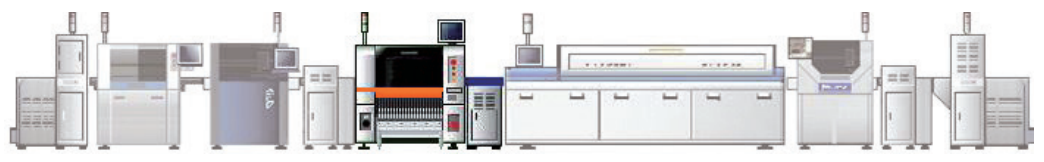

Small Job Line 구성하기
