HANWHA MOUNTER Line 구성 예상 CAPA 분석

등록일 : 2023-01-03

#정보공유
HANWHA Standard of Mid-class SMT line 예상 CAPA.

HANWHA MOUNTER 설비의 기본 스펙으로 비교하고, 예상 LINE을 구성해보세요.
- 선택한 MOUNTER 설비 스펙 확인
- 선택한 MOUNTER로 예상 CAPA 확인

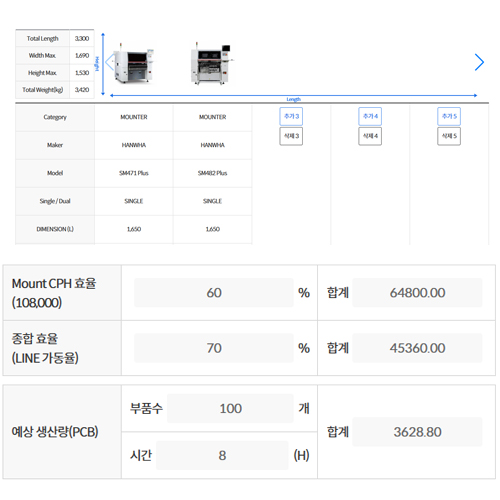

- 라인 구성을 하여서 선택한 설비의 전체 레이아웃을 예상

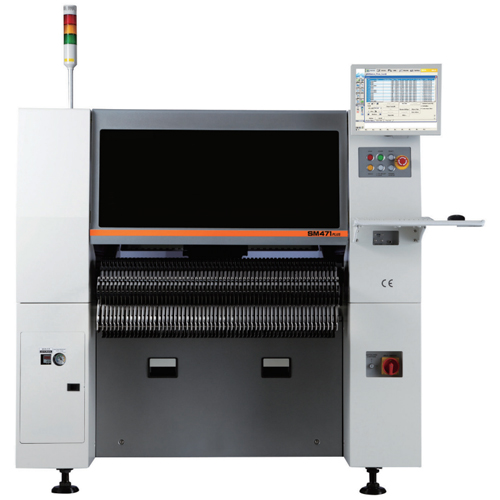

Fast Chip Shooter SM471PLUS

SM471PLUS는 헤드당 10개의 스핀들이 장착된 2개의 Gantry와 새로운 Fly Camera 시스템을 적용한 고성능 칩 슈터입니다.
기존 SM471 모델과 비교하면 실장 속도가 78,000CPH로 더 빨라져 동급 칩 슈터 중 세계 최고 수준입니다.
또한 기본적으로 0402(01005인치) 칩부터 최대 □ 14mm IC 부품까지 적용 가능합니다.
고속, 고정밀 전동 피더를 적용하여 실제 생산성 및 실장 품질을 향상 시켰습니다.
두 개의 Gantry와 듀얼 레인을 갖춘 SM471PLUS는 다양한 생산 모드를 지원하며 SM 시리즈의 생산성을 극대화합니다.

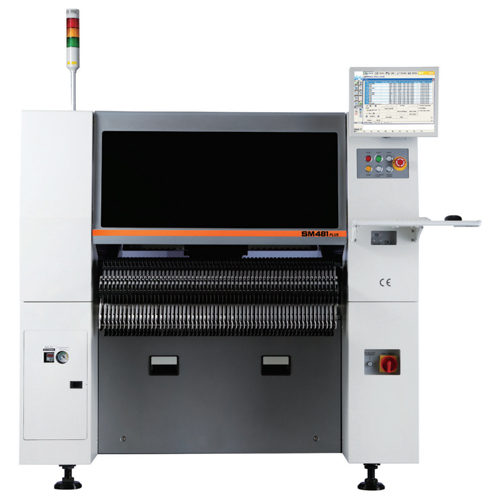

Flexible Placer SM481PLUS

SM481PLUS는 한화가 특허를 받은 On-The-Fly 인식 기술을 적용해 40,000CPH, QFP를 각각 1.1초당 1개씩(각각 최적 속도) 고속으로 칩을 실장할 수 있어 모든 중속 부품 실장 설비 중 가장 빠른 속도로 부품 실장이 가능한 설비입니다.
노즐 10개가 달린 고속 피아노 헤드를 가진 One-Gantry 구조로 기계의 한 쪽을 이용해 최소한의 인력으로 기계를 가동할 수 있습니다.
최대 1,500mm 길이의 롱보드를 생산할 수 있어 SM 시리즈 컴포넌트 플레이서 중 가장 큰 PCB에 적용할 수 있는 능력을 자랑합니다.
Multi-Functional Placer SM482PLUS

SM482PLUS는 한화 특허의 On-The-Fly 인식 기술을 적용하여 0603 마이크로 칩부터 □22mm IC 부품까지 적용할 수 있으며, 모든 중속 부품 실장 설비 중 가장 빠른 속도로 부품 실장이 가능합니다.
또한 Fix 카메라에 고화소 카메라 방식을 적용한 45mm 카메라로 0.4mm Fine Pith부터 □42mm 부품을 인식할 수 있다.
또한 IC 부품을 고정밀(30미크론)로 실장할 수 있으며 복잡한 모양의 부품도 쉽게 등록할 수 있도록 다각형 인식 알고리즘을 제공합니다.

>>> 설비를 선택하여 예상 레이아웃/CAPA를 확인해보세요 <<< 클릭


High mix low volume line 구성하기

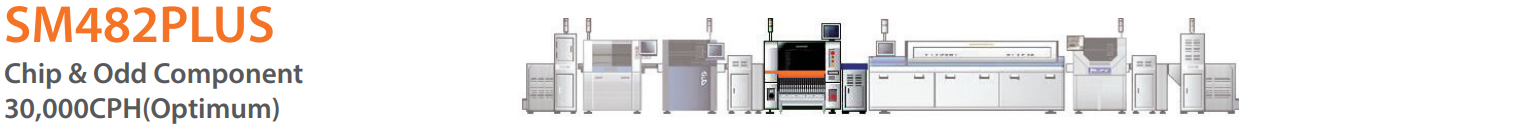

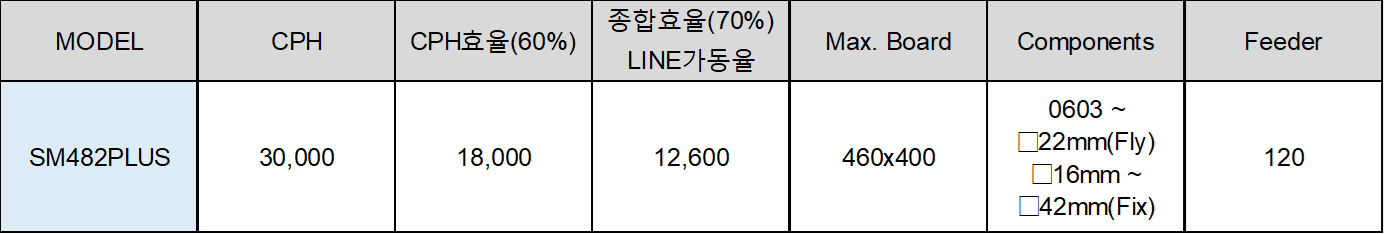

HANWHA LINE 구성 : SM482PLUS

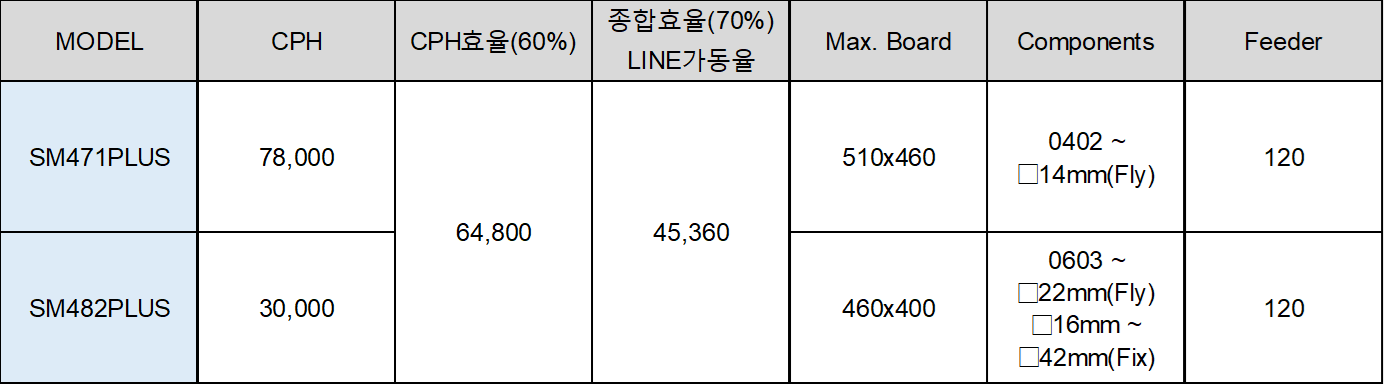

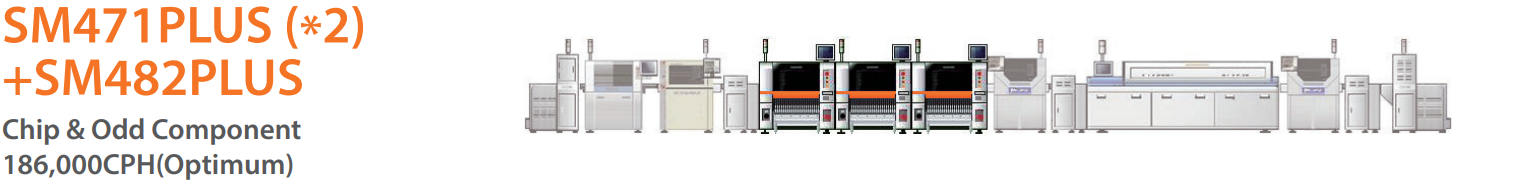

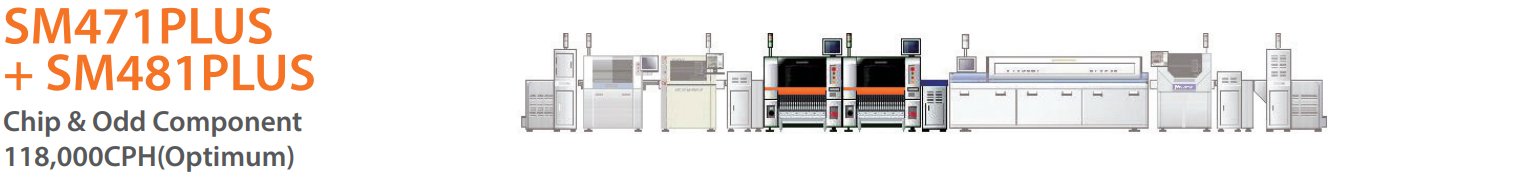

HANWHA LINE 구성 : SM471PLUS + SM482PLUS




Low mix middle volume line 구성하기

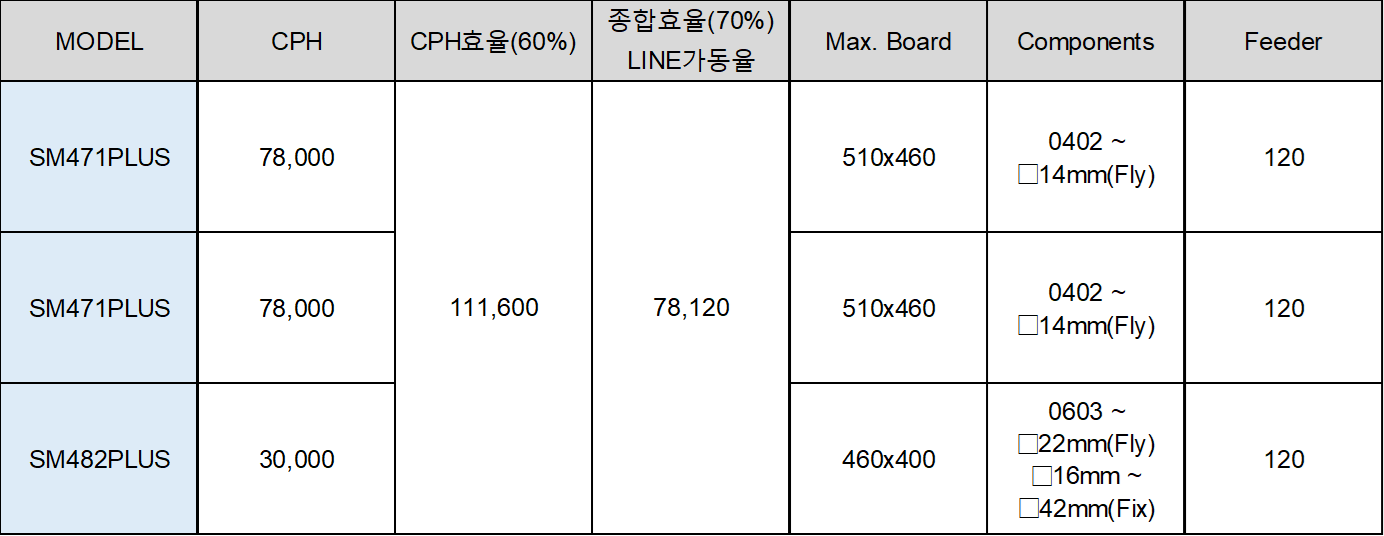

HANWHA LINE 구성 : SM471PLUS + SM471PLUS + SM482PLUS




High mix middle volume line 구성하기

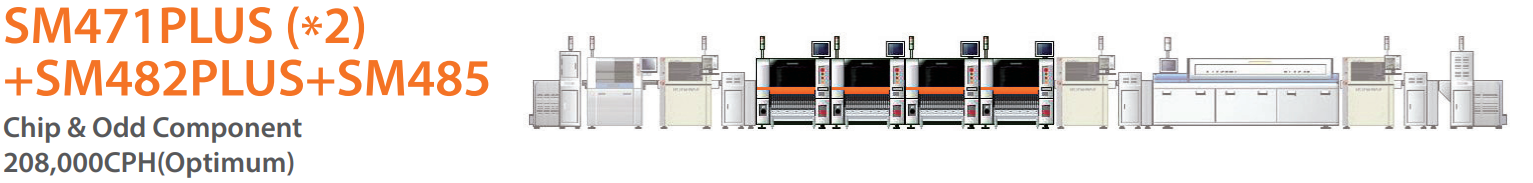

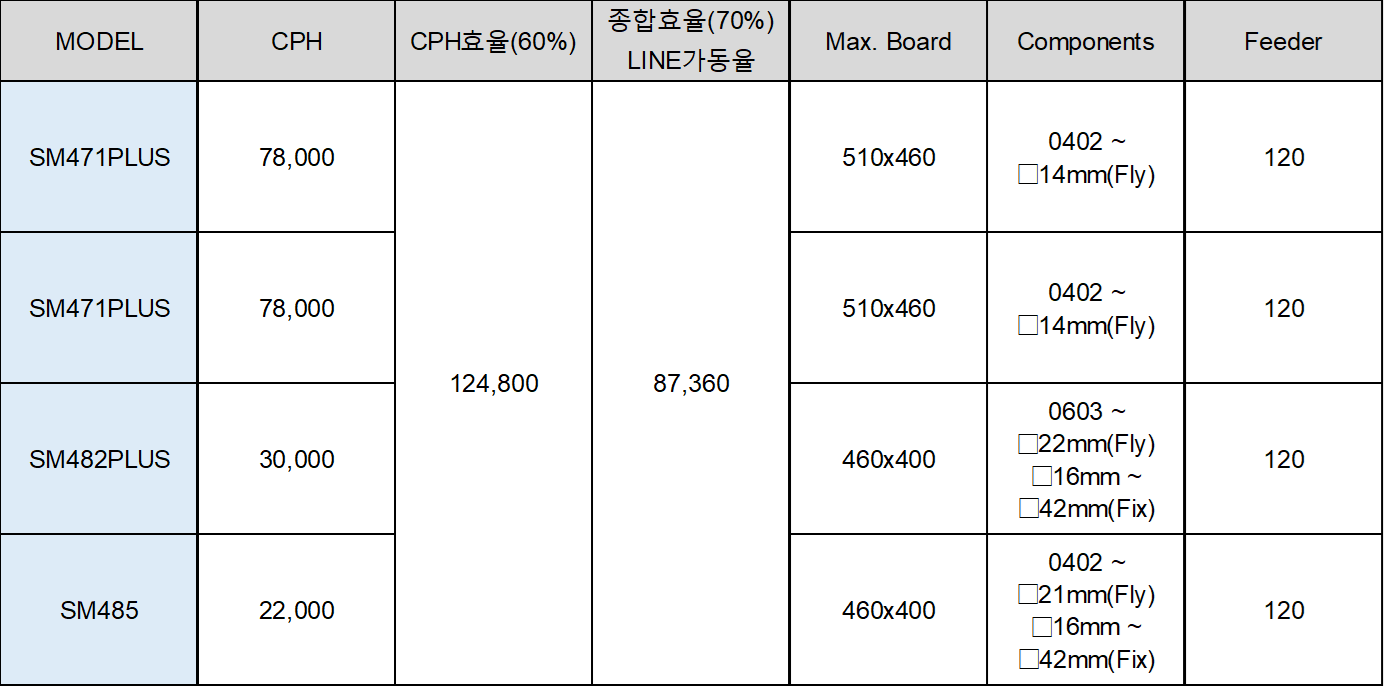

HANWHA LINE 구성 : SM471PLUS + SM471PLUS + SM482PLUS + SM485




Performance Improved 구성하기





>>> 설비를 선택하여 예상 레이아웃/CAPA를 확인해보세요 <<< 클릭
