S3088 울트라 크롬: 효율적인 SMT 제작을 위한 최대 검사 결과

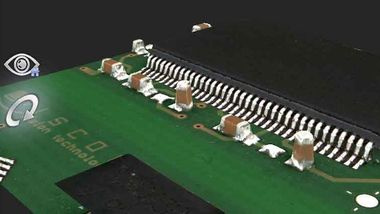

Viscom은 성공적이고 유연한 S3088 울트라 프리미엄 시스템을 기반으로 최고의 시스템 구성을 개발했습니다. 뛰어난 검사 품질과 매우 빠른 검사 속도가 특수 고속 3D 카메라 기술이 적용된 컴팩트한 하우징 디자인에 결합되어 있습니다. 인쇄 회로 기판의 비용 효율적인 대량 생산을 위해 개발된 S3088 울트라 크롬은 신뢰할 수 있는 부품 검사를 제공하고 10μm의 분해능에서 납땜 조인트를 측정합니다. 3D AOI 시스템은 Industry 4.0 애플리케이션을 위한 품질 업링크를 통해 생산 공정 내에서 지능적으로 네트워크화될 수 있습니다.

HIGHLIGHT

공간 절약형 시스템 설계
비용/이점과 관련된 이상적인 시스템 구성
최대 65cm²/s의 신속한 검사 속도
1대의 직교 카메라와 8대의 앵글 뷰 카메라로 그림자가 거의 없는 3D 검사 제공
통합 검증을 통한 무결점 미끄러짐 확인

CONNECTIVITY

글로벌 라이브러리, 글로벌 교정: 모든 시스템으로의 전송 가능성
효과적인 네트워킹을 위한 통합 검증 또는 Viscom 품질 업링크와 같은 지능형 소프트웨어 추가 기능
추적성, 오프라인 프로그래밍, 통계적 공정 제어
MES 시스템과의 통신
Viscom 분석 도구를 사용한 독립적인 실시간 이미지 처리
고성능 OCR 소프트웨어

INSPECTION

구성 요소 : 솔더 페이스트, 솔더 조인트 및 조립 제어

결함/결함 특징:	과도한/불충분한 납땜, 납땜/납땜 누락, 부품 누락, 부품 오프셋, 잘못된 부품, 부품 손상, 부품 과밀, 광고판, 뒷면의 부품, 손상된 핀, 구부러진 핀, 납땜 브리징/단락, 삭제 표시, 리프팅된 납, 납땜 결함, 비습윤, 오염, 극성 오류, 회전, 불완전한 모양
선택적:	자유 영역 분석, 컬러 링 분석, 흔들림 원 오류, OCR, 솔더 조인트의 블로우 홀, 솔더 볼/솔더 스퍼터

SPECIFICATIONS

DIMENSIONS
System housing:	994 mm x 1565 mm x 1349 mm (W x H x D)

INSPECTION
Camera technology:	XMs
Inspection procedure:	2D, 2.5D, 3D AOI
Megapixels:	up to a total of 65
Angled view camera:	8 megapixel cameras
Orthogonal camera:	10 μm resolution
Field of view size:	50 mm x 50 mm
Inspection speed:	up to 65 cm²/s

HANDLING
PCB size:	508 mm x 508 mm

SOFTWARE
User interface:	Viscom vVision/EasyPro

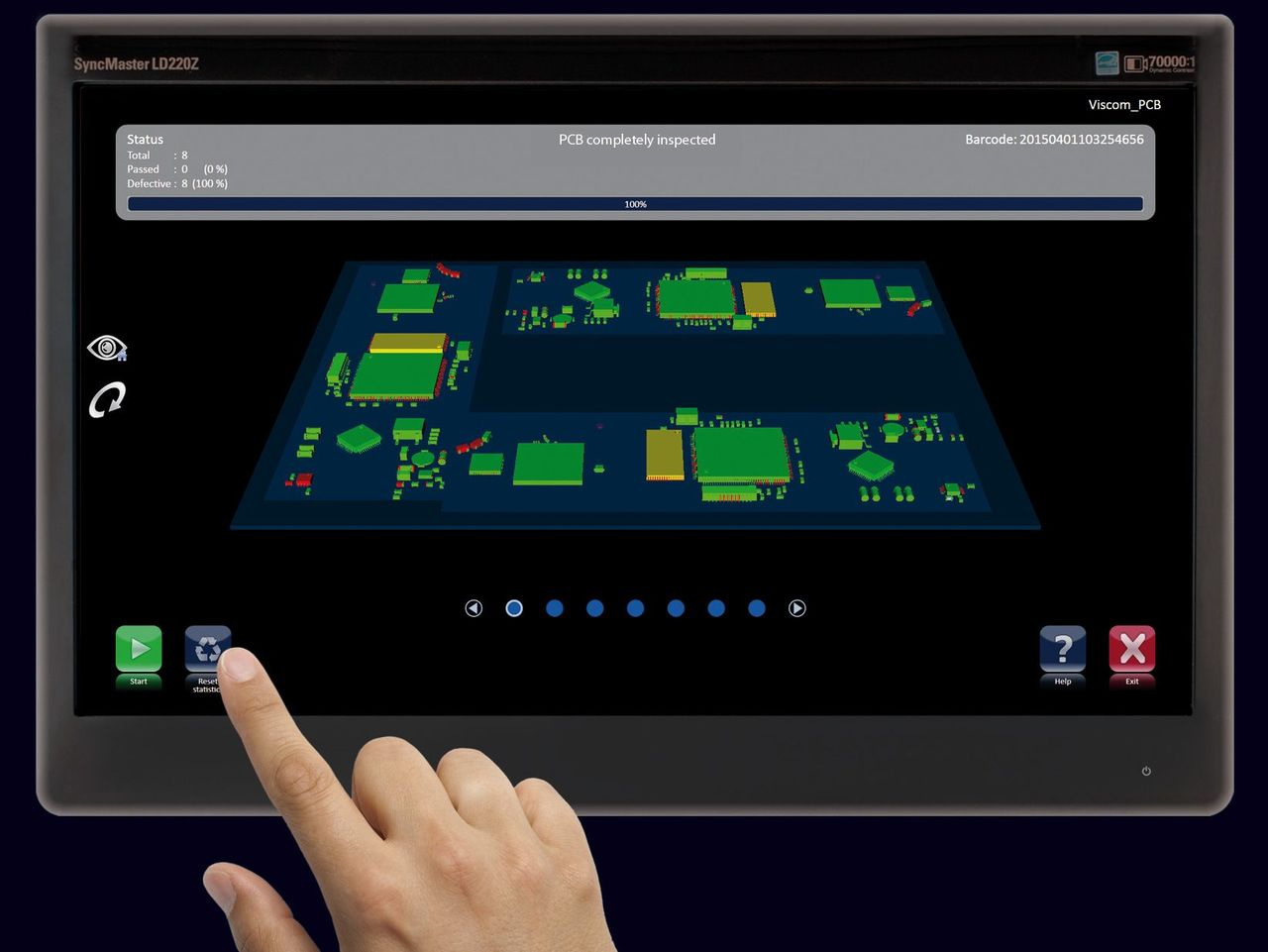

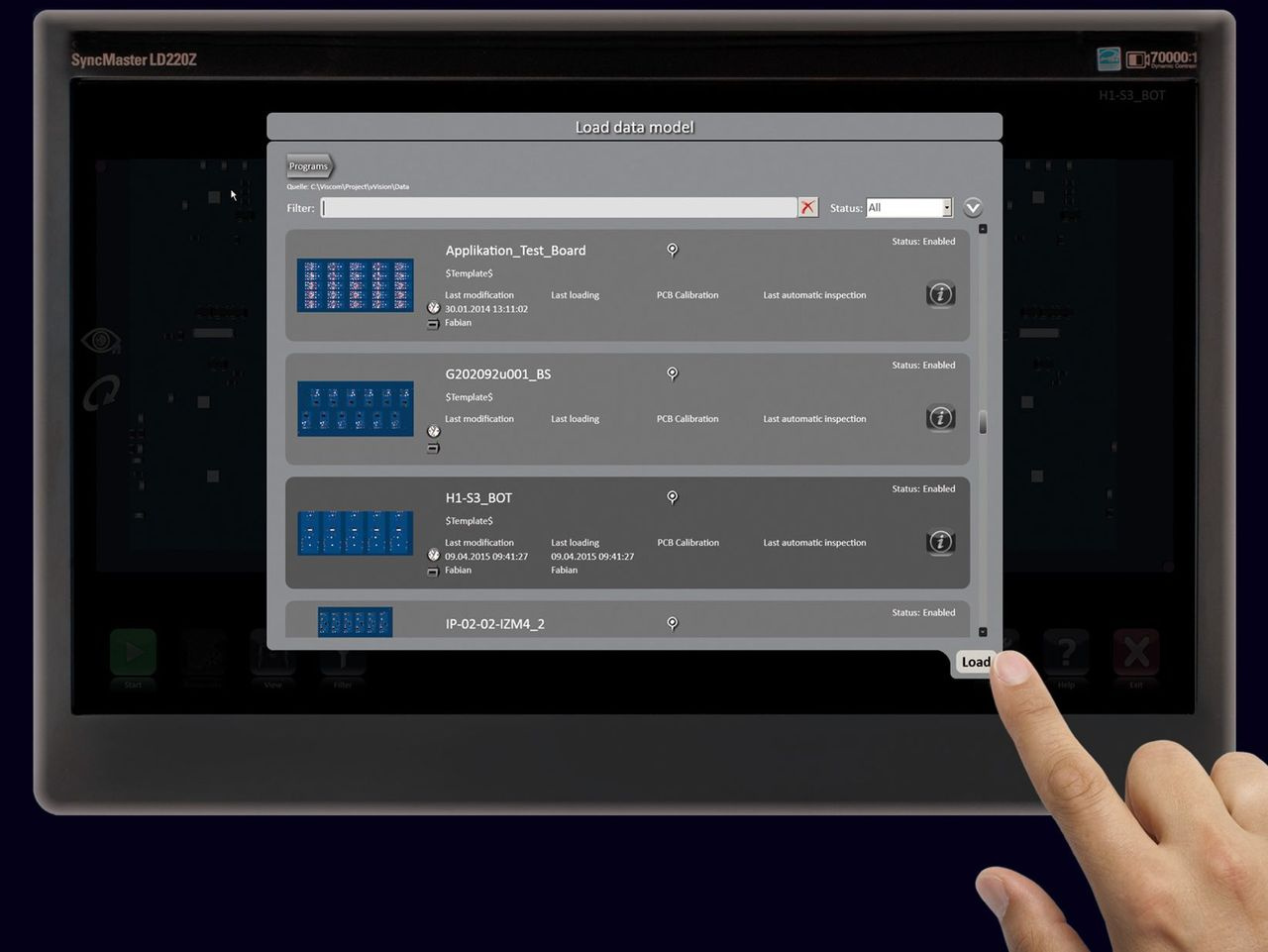

vVision - 간단하고 편리하며 빠른 AOI 작동의 혁명

새로운 사용자 인터페이스 vVision은 검사 시스템 처리를 혁신합니다. 탐색은 터치 스크린을 통해 장난스럽게 간단합니다. vVision에는 CAD 전송, 최적화 및 자동 작동의 세 가지 작업 영역만 있습니다.

필수 설정 가능성에 집중하여 불필요한 입력을 억제하고 복잡한 탐색을 방지합니다. 경험이 없는 작업자도 견고한 검사 준비 프로그램에 빠르고 쉽게 도달할 수 있습니다.

검사의 하이라이트

빠르고 간단한 프로그램 생성
"전문가 모드"는 고급 프로그램 기능을 제공합니다.
검사 대상의 범용 교차 연결
이미지 처리를 위해 모든 입력 데이터를 변환할 수 있습니다.
여러 고객 정의 분류 수준 지원
포괄적인 IPC 준수 Viscom 검사 라이브러리
검사 프로그램의 손쉬운 모니터링 및 최적화를 위한 통합 검증
