YAMAHA Mounter Line 구성 예상 CAPA 분석

등록일 : 2022-12-22

#정보공유
YAMAHA SMT line 예상 CAPA.

YAMAHA MOUNTER 설비의 기본 스펙으로 비교하고, 예상 LINE을 구성해보세요.
- 선택한 MOUNTER 설비 스펙 확인
- 선택한 MOUNTER로 예상 CAPA 확인
- 라인 구성을 하여서 선택한 설비의 전체 레이아웃을 예상

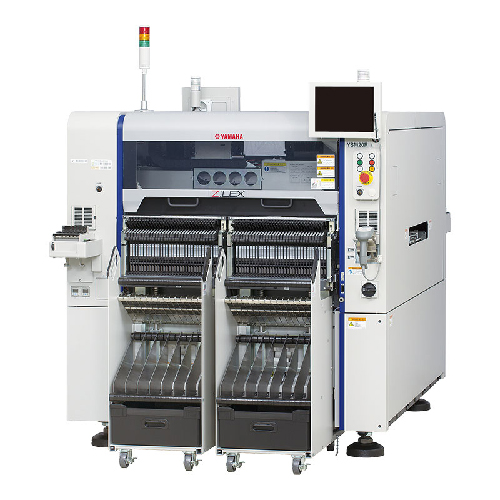

High Speed Yamaha Z:LEX YSM20R pick and place machine

YAMAHA Z:LEX YSM20R은 유연성과 효율성으로 다양한 생산 형식을 수용할 수 있는 다기능성을 제공하는 동시에 95,000 CPH의 장착 속도를 자랑하며 동급에서 세계에서 가장 빠른 속도(최적의 조건 하에서)를 자랑합니다.
Z:LEX 시리즈의 대표 모델인 YSM20R은 초소형 칩부터 대형 부품까지 다양한 부품 사이즈를 수용할 수 있는 "1-Head Solution" 기능을 바탕으로 높은 생산성, 다양한 부품에 대한 적응성, 우수한 생산 전환 능력을 제공합니다. 새로운 YSM20R은 YSM20의 생산 능력을 향상시키고 경쟁력 강화를 위한 디럭스 모델로 시리즈 라인업에 합류하는 하이엔드, 고효율 모듈러 마운터입니다.
YAMAHA는 YSM20R을 통해 XY축 속도를 높이고 픽업에서 배치에 관련된 작업을 수정하는 데 중점을 두었으며 YSM20에 비해 장착 속도를 약 5% 향상시키는 데 성공하였습니다. 또한 헤드의 와이드 스캔 카메라 성능을 향상시킴으로써 최대 12×12mm(최대 8×8mm) 크기의 부품을 고속으로 장착할 수 있어 생산성이 향상되었습니다. 또한 독점적인 YAMAHA 모터 기술을 사용하는 새로운 자동 로딩 피더(ALF), 논스톱 트레이 교체를 위한 "sATS30NS" 자동 트레이 시퀀서(ATS) 및 논스톱 공급기 캐리지 교환 시스템(모두 옵션으로 제공됨)은 비용과 시간 손실을 줄이고 기계 가동률을 더욱 향상시킵니다.

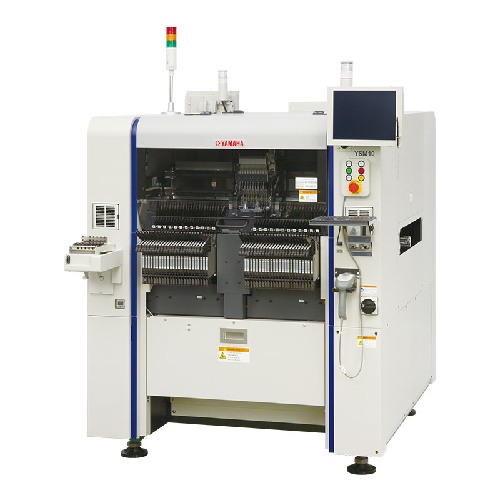

Middle Speed Yamaha YSM10 pick and place machine.

YSM10은 46,000CPH로 세계 최고 속도를 자랑하는 새로운 표면 실장기입니다. 이 새로운 라인업 추가는 공간 절약형 특성을 갖춘 소형 고속 모델입니다. 구성 요소 호환성과 다양성의 조합을 제공합니다. 이번 신제품 출시로 하이엔드 초고속 모듈러 Z:TA-R YSM40R, 중상급 만능 다용도 고효율 모듈러 Z:LEX YSM20에 더해 YSM 시리즈 라인업은 다양한 생산 형식과 규모에 맞게 설계된 다양한 최적의 라인을 제공합니다.
YSM10은 Three "Ones" 컨셉을 기반으로 새롭게 개발되었으며 1)동급 최고의 실장 속도 2)교체가 필요 없는 One-Head-Solution 3)YS12 유형의 세 가지 모델을 하나의 플랫폼으로 통합합니다.
소형 칩에서 대형 부품에 이르기까지 다양한 기능을 갖춘 1-Head Solution, 동급 세계에서 가장 빠른 속도, 헤드 교체가 필요 없는 이상적인 개념을 추구하면서 새로운 모델은 고속 범용성도 갖췄습니다.
Z:LEX YSM20에 사용된 것과 유사한 헤드와 차세대 서보 시스템 등 최신 기술로 고품격 모델을 만들어내고 있습니다.
동시에, YS12 시리즈의 세 가지 현재 모델의 사양은 소형 고속 모듈형 YS12의 유연성과 이동성을 특징으로 하는 하나의 플랫폼으로 통합되었습니다. 컴팩트하고 경제적인 모듈식 YS12P의 부분적으로 단순화된 버전과 매우 다양한 기능을 갖춘 컴팩트한 모듈식 YS12F.
또한 Z:TA-R YSM40R 및 Z:LEX YSM20의 공통 기능을 자동으로 e-Vision과 통합하여 픽업 및 인식 오류가 억제되고 기계 정지 손실이 감소합니다. 부품 데이터 생성 및 추적, 복잡한 형상에서 부품 데이터를 쉽게 생성하는 스마트 인식, 부품 픽업 위치를 자동으로 수정하는 Pickup MACS 시스템을 적용하였습니다.

>>> 설비를 선택하여 예상 레이아웃/CAPA를 확인해보세요 <<< 클릭





YAMAHA LINE 구성 : YSM10 + YSM10



YAMAHA LINE 구성 : YSM10 + YSM20R

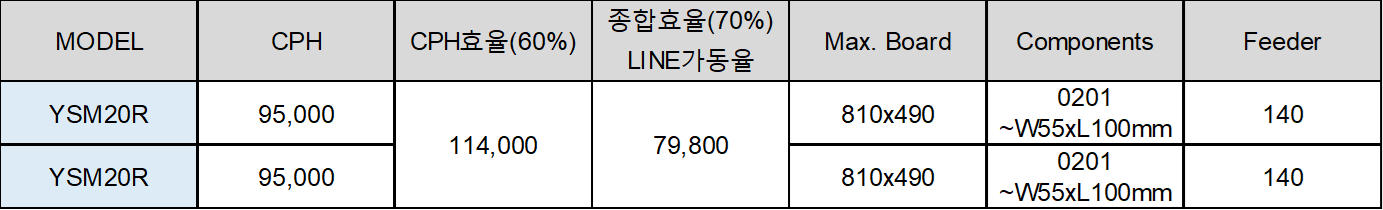

YAMAHA LINE 구성 : YSM20R + YSM20R



>>> 설비를 선택하여 예상 레이아웃/CAPA를 확인해보세요 <<< 클릭
