Nordson의 대량 생산 유저를 위한 셀렉티브 솔루션 "Integra 508.4"

등록일 : 2022-11-15

#제품 소개
Integra 508.4
Integra®508.4는 최대 처리량으로 대용량 애플리케이션을 위해 설계된 다중 스테이션 선택적 납땜 시스템입니다. Integra®508.4에는 동시 플럭싱, 예열 및 납땜을 포함하여 처리 시간을 단축하고 납땜 주기를 단축하는 등 많은 고유한 기능이 있습니다.

기능 및 이점

  • 플럭스 및 예열 구역과 동시 플럭싱, 예열 및 납땜을 위한 선택적 납땜 스테이션을 사용한 다단계 작동
  • 단일 또는 이중 드롭 제트 플럭서와 솔더 포트를 선택하여 동시 병렬 또는 독립 이중 처리 모드 중 하나
  • 병렬 처리는 기계 처리량을 크게 늘리는 동시에 이중 처리는 납땜 유연성을 확장합니다.
  • 모든 솔더 합금과 호환되는 전체 티타늄 솔더 포트 및 손쉬운 공구 없는 유지보수
  • 2세그먼트 구성은 패널화되거나 툴링이 필요한 보드 없이 두 개의 세그먼트 컨베이어와 함께 두 개의 보드를 인라인으로 납땜할 수 있습니다.
  • 인테그라®508.4는 표준으로 CE를 준수합니다.


Versatility

고객은 Integra®508.4의 세 가지 변형 중에서 선택하여 광범위한 선택적 납땜 요구 사항을 충족할 수 있습니다.

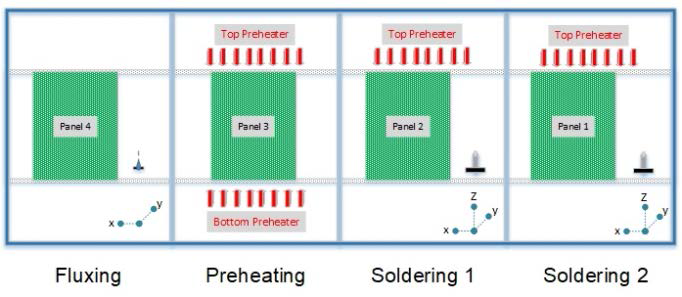

인테그라®508.4S 구성

단일 플럭서 및 솔더 포트가 있는 Integra®508.4S 구성은 단일 보드 처리를 제공합니다.

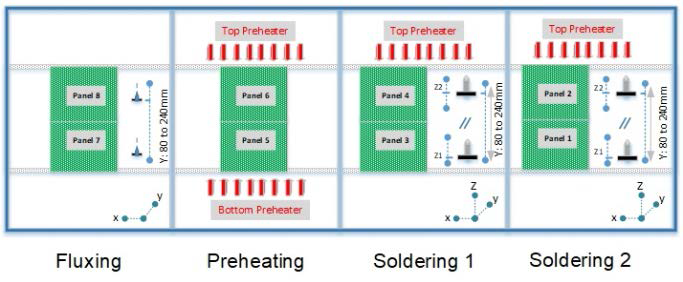

인테그라®508.4PD 구성

듀얼 드롭 제트 플럭서와 듀얼 솔더 포트가 있는 Integra®508.4PD 구성을 사용하면 동일한 솔더링 스테이션에서 두 개의 솔더 노즐을 사용하거나 패널에서 두 개의 보드를 동시에 처리할 수 있습니다. Integra®508.4PD는 한 번에 최대 6 개의 보드를 처리 할 수 있습니다. 병렬 처리를 통해 두 개의 인쇄 회로 기판을 동시에 플럭싱 및 납땜할 수 있어 기계 생산성이 두 배로 향상됩니다.



인테그라®508.4PD 2seg 구성

이중 플럭서 및 솔더 포트가 있는 Integra®508.4PD 2seg 구성은 두 개의 세그먼트 컨베이어와 함께 병렬 모드에서 두 개의 싱귤레이트 보드를 납땜할 수 있습니다. 이를 통해 기판이 패널에 있거나 팔레타이징되거나 툴링이 필요하지 않은 상태에서 동시에 두 개의 인쇄 회로 기판을 순차적으로 납땜할 수 있습니다.


Value

혁신으로 명성이 높은 Nordson SELECT의 포괄적인 프로세스 솔루션은 투자 수익을 극대화하고 소유 비용을 낮춥니다. 초기 공정 개발에서 본격적인 생산에 이르기까지 경험이 풍부한 전 세계 엔지니어링, 응용 프로그램 개발 및 기술 서비스 네트워크의 지원을 받습니다.
