정렬 정확도 유지
베이스에서 인쇄 섹션까지 일관되게 고강도 기계 설계를 통해 초미세 패턴(0201 [008004"] 부품)부터 대형 패널 인쇄에 이르기까지 모든 작업에 대해 고정밀 인쇄가 가능하며 인쇄 품질을 유지할 수 있는 내구성이 있습니다.
고정밀 인쇄 제어
로드셀을 기계에서 사용할 수 있도록 준비함으로써 패널과 마스크의 고르지 않은 부분에 대한 인쇄 압력을 실시간으로 제어할 수 있습니다. 납땜 충전물의 최적 양은 고르게 채우기가 어려운 무겁거나 긴 스퀴지를 사용하는 경우에도 항상 달성됩니다.
유지보수 최소화
작동을 최소한으로 유지하는 습식 및 건식 메커니즘이 결합된 이 프린터는 청소 시간을 크게 줄여줍니다.
세척액이 적용되는 범위는 패널의 너비와 일치하도록 자동으로 조정됩니다. 효과적인 청소를 위해 필요한 양의 유체 만 사용됩니다.
클램핑 메커니즘은 다양한 유형의 패널을 지원합니다.
안정적인 클램핑은 하이브리드 클램핑을 사용하여 이루어지며, 이를 통해 사용자는 패널의 특성에 따라 최적의 클램핑 방법 (사이드 클램프 / 상단 클램프 / 에지 클램프)을 선택할 수 있습니다.
※GPX-C II 및 GPX-CS II의 옵션입니다
품질 관련 오류에 대한 라인 정지 없음
SPI 기계의 검사 결과 피드백을 기반으로 솔더 볼륨 편차, 정렬 불량 및 번짐과 같은 향후 인쇄 문제가 발생하기 전에 예측할 수 있습니다. 인쇄 조건 조정 및 청소는 고품질 인쇄를 지속적으로 유지하기 위해 자동으로 수행됩니다.
※옵션
다양한 지원 소프트웨어 사용 가능

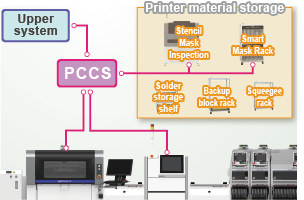

프린터 중앙 제어 시스템은 필요한 생산 정보를 종합적으로 수집하고 관리합니다.
생산은 실시간으로 모니터링되므로 재료 및 소모품 교체 시기를 예측할 수 있습니다. 생산 프로그램을 오프라인으로 생성 및 전송할 수 있으며, 시스템은 전환 중에 배치 체크 아웃 및 자재 할당에 대한 지침을 발행합니다.
※옵션
컵 유형 자동 납땜 공급
솔더의 양이 감지되고 필요한 경우 솔더가 자동으로 공급됩니다. 따라서 안정적인 인쇄 품질을 위해 항상 적절한 양의 납땜으로 인쇄 할 수 있습니다. 솔더 컵을 그대로 사용하여 짧은 시간에 실수없이 작업을 완료 할 수 있습니다.
※옵션
콤팩트한 본체에 듀얼 레인 지원

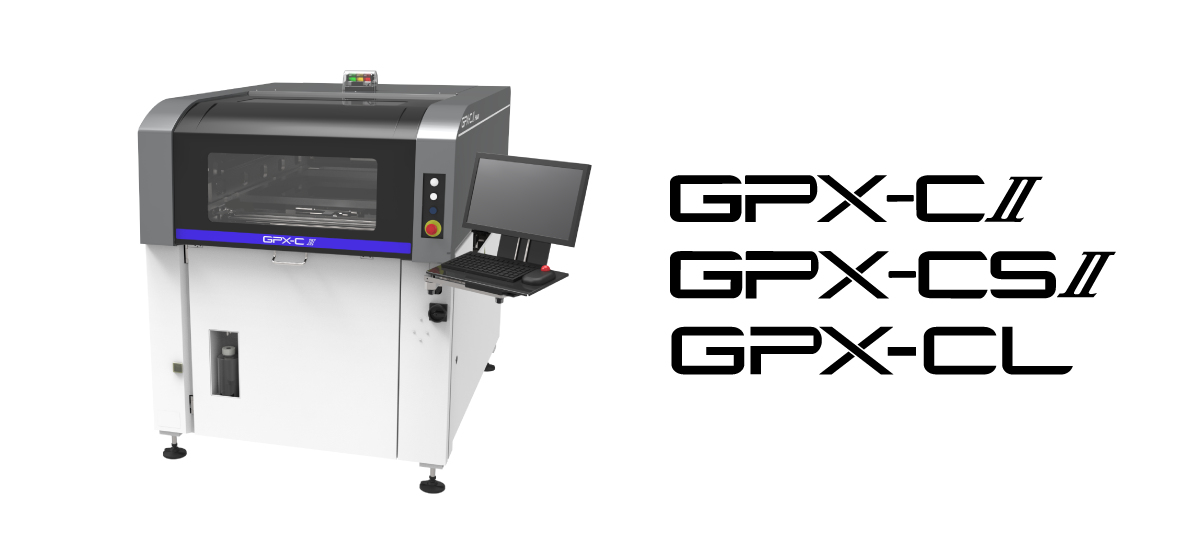

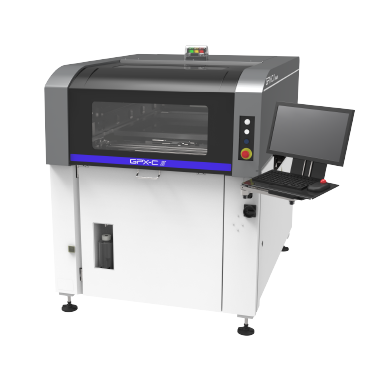

GPX-CSII는 GPX-CII의 기본 기능을 유지하는 소형 모델이며 더 작은 공간에서 이중 차선 생산에 적합합니다.
초대형 패널 지원
GPX-CL은 GPX-CII의 기본 기능을 유지하면서 더 큰 패널의 생산을 지원합니다. 최대 패널 크기가 850 x 610mm인 이 프린터는 5G 기지국 및 서버에 사용되는 대형 패널 생산에 매우 적합합니다.
