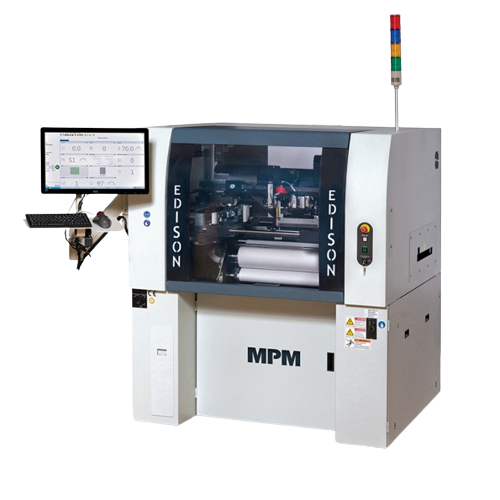

에디슨 프린터는 +/- 15μ @ 6σ 습식 인쇄 반복성을 갖춘 업계에서 가장 정확한 프린터(타사에서 인증)입니다. 총 처리량은 스텐실 셔틀 시스템의 고효율, 병렬 처리, 스텐실 닦기, 페이스트 분배 및 비전 정렬 시스템으로 인해 번개처럼 빠릅니다. MPM 에디슨™ 스텐실 프린터는 성장하는 자동차, 반도체 및 스마트 장치 제조 시장에 이상적입니다.

더 나은 프로세스를 위한 더 빠른 처리량

에디슨의 새로운 병렬 처리 시스템은 매우 빠르기 때문에 사이클 시간이 매우 짧습니다. 이렇게 하면 PCB 인쇄당 총 시간을 단축하여 처리량을 높일 수 있습니다. 이렇게 하면 인쇄 품질에 가장 큰 영향을 미치는 주요 오버헤드 기능에 더 많은 시간이 남습니다.

- 변동성을 줄이기 위해 더 느린 속도로 인쇄
- 최적의 인쇄 정의를 위해 느린 스텐실 분리 활용
- 닦은 후 더블 스트로크
- 더 자주 닦아서 더 높은 수율을 가져옵니다.
- 가능한 최대 수율을 위해 설정을 최적화하기 위해 남은 시간

비교할 수 없는 습식 인쇄 정확도

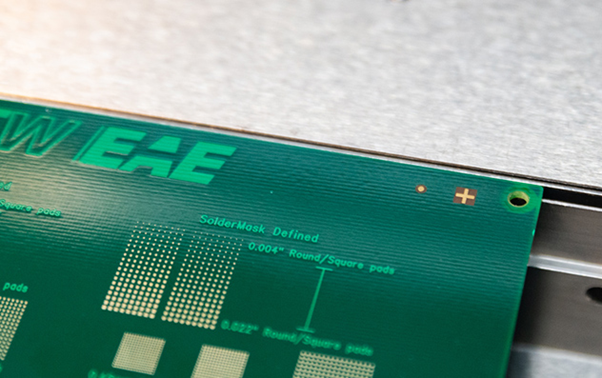

현재 프린터에 비해 습식 인쇄 정확도가 25% 향상된 동급 최고의 인쇄: 제3자 인쇄 능력 분석(PCA) 테스트를 통해 입증된 내장 +/- 8미크론 정렬 및 +/- 15미크론 습식 인쇄 반복성(≥2Cpk @ 6σ)입니다.

BTB(Back To Back) 구성 가능

BTB는 라인 길이를 추가하지 않고 유연한 이중 차선 솔루션입니다. 동일한 단일 레인 프린터는 필요할 때 다른 라인에 쉽게 재배치됩니다. BTB 구성에서 사용하거나 단독으로 독립 실행형으로 사용하십시오.

인튜에리 그래픽 사용자 인터페이스

MPM Intueri는 유연하고 다양한 구성 변수를 갖춘 간단하고 직관적인 운영자 인터페이스입니다. OpenApps와 결합되어 최대 기능 및 연결성을 제공하고 Industry 4.0 개념에 대한 포털을 제공합니다.

고급 프린트 헤드

이중 스퀴지를 위한 단일 축 폐쇄 루프 압력 제어는 전후 변동을 제거합니다. 단일 고정밀 로드셀은 스퀴지력을 제공하며, 고유한 알고리즘은 비선형성을 교정하여 전체 보드 표면에 걸쳐 설정된 압력을 유지합니다.

보드 스테이징

기계에 세 개의 보드를 동시에 장착할 수 있고, 인쇄 프로세스 중에 보드를 미리 로드하여 입력 컨베이어의 거리를 줄이면 전송 시간이 단축되고 사이클 시간이 개선됩니다. 그림1.png

EdgeLoc 보드 클램핑 시스템

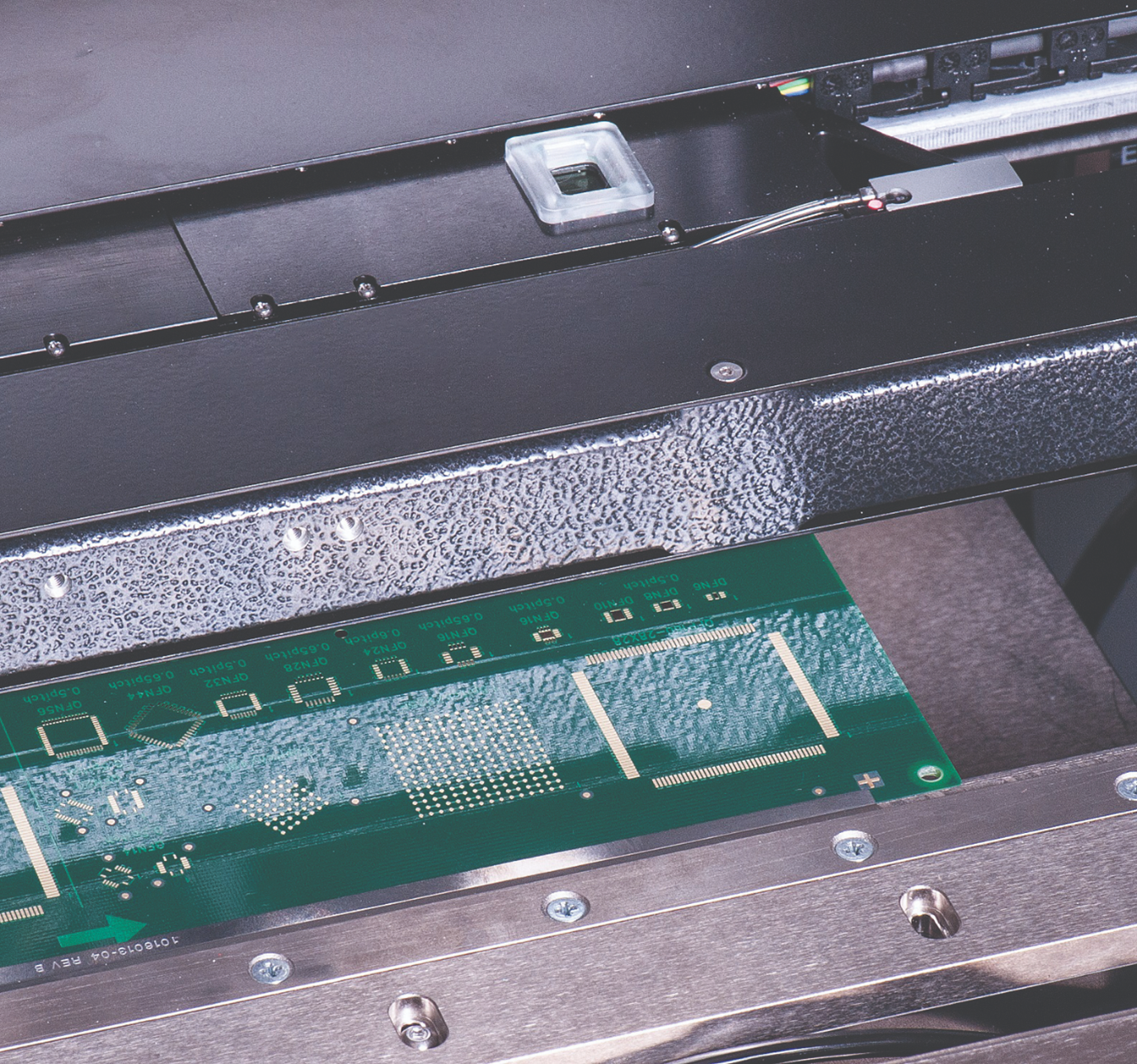

EdgeLoc 시스템은 PCB와 스텐실 접촉을 방해하는 상단 클램프의 필요성을 제거하는 측면 스너깅 기술을 사용합니다. 그 결과 최적의 개스킷과 보다 체적으로 일관된 엣지 투 엣지 프린트가 가능합니다. EdgeLoc II를 사용하면 견고한 오리발이 결합되어 상단 가장자리에 보드를 고정하여 보드 평탄도를 보장한 다음 보드가 측면에서 단단히 잡히면 방해받지 않게 됩니다. EdgeLoc+ 보드 클램핑은 소프트웨어를 통해 에지와 상단 클램핑 사이에서 간단히 변경할 수 있습니다.


초슬림 카메라와의 고속 비전 정렬

에디슨은 초박형 카메라와 함께 고속 비전 정렬 시스템을 갖추고 있습니다. 전체 갠트리 두께는 39mm에 불과하며, '즉석에서' 'POE'(Power Over Ethernet) 카메라가 장착되어 있습니다. 단일 CCD 분할 필드는 9.0mm x 6.0mm의 시야각으로 정밀한 동시 업다운 이미지 수집을 제공합니다.


인튜에리 및 인더스트리 4.0 통합

MPM Intueri는 유연하고 다양한 구성 변수를 갖춘 간단하고 직관적인 운영자 인터페이스입니다. 최대 기능 및 연결성을 위해 Open Apps와 결합되며 Industry 4.0 개념에 대한 포털을 제공합니다.

OpenApps™는 고객이 Industry 4.0 이니셔티브를 지원하는 사용자 지정 인터페이스를 개발할 수 있는 개발 키트가 포함된 개방형 애플리케이션 인터페이스입니다. OpenApps를 사용하여 Hermes 및 Pulse와 같은 공장 자동화 표준 및 MES(제조 실행 시스템)와의 통신을 지원할 수 있습니다. MPM 프린터는 CamX, SECS/GEM 및 SMEMA와 같은 산업 표준을 지원합니다.

Edison SECS/GEM 패키지는 제품 검증, 추적성 및 기타 MES 기능을 위한 MES 통합을 가능하게 하는 기성품 인터페이스를 제공합니다. SECS/GEM은 MES 연결을 위한 공통 인터페이스를 제공하는 반도체 산업 통신 표준입니다.

Paste Height Mornitor

페이스트 높이 모니터는 스텐실에 부적절한 양의 붙여 넣기로 인한 결함을 방지하도록 설계되었습니다. 고급 소프트웨어와 센서 기술을 결합하여 페이스트 비드를 정확하게 모니터링하여 볼륨 일관성을 유지합니다. 상한 및 하한 롤 높이 모니터링은 불충분하거나 과도한 페이스트 부피를 제거합니다. 필요에 따라 스텐실에 더 많은 페이스트를 자동으로 추가 할 수있는 비접촉 솔루션입니다.


PrinTrack

PrinTrack 기능은 추적 가능성, 데이터 수집 및 보고를 인쇄 프로세스에 추가합니다. PrinTrack을 사용하면 항상 다음과 같은 세부 사항을 설명하는 포괄적 인 역사에 쉽게 액세스 할 수 있습니다.

-제품 인쇄 방법
-인쇄되었을 때
-보드를 인쇄하는 데 사용되는 프로세스 매개변수
-필요한 경우 제품을 추적하거나 프로세스 문제를 해결하는 데 사용할 수 있는 모든 관련 정보입니다.

유연한 웹 보고 인터페이스는 추적 가능성 보고서를 생성하도록 사용자 구성할 수 있습니다.


SPI Print Optimizer

SPI 인쇄 최적화 프로그램은 외부 솔더 페이스트 검사(SPI) 시스템과 통신하여 X, Y 및 세타 등록을 '즉석에서'지속적으로 모니터링하고 자동 수정하여 대상에 머무르고 인쇄 결함을 방지합니다.


Ultra-fast, High Efficiency Wiping System

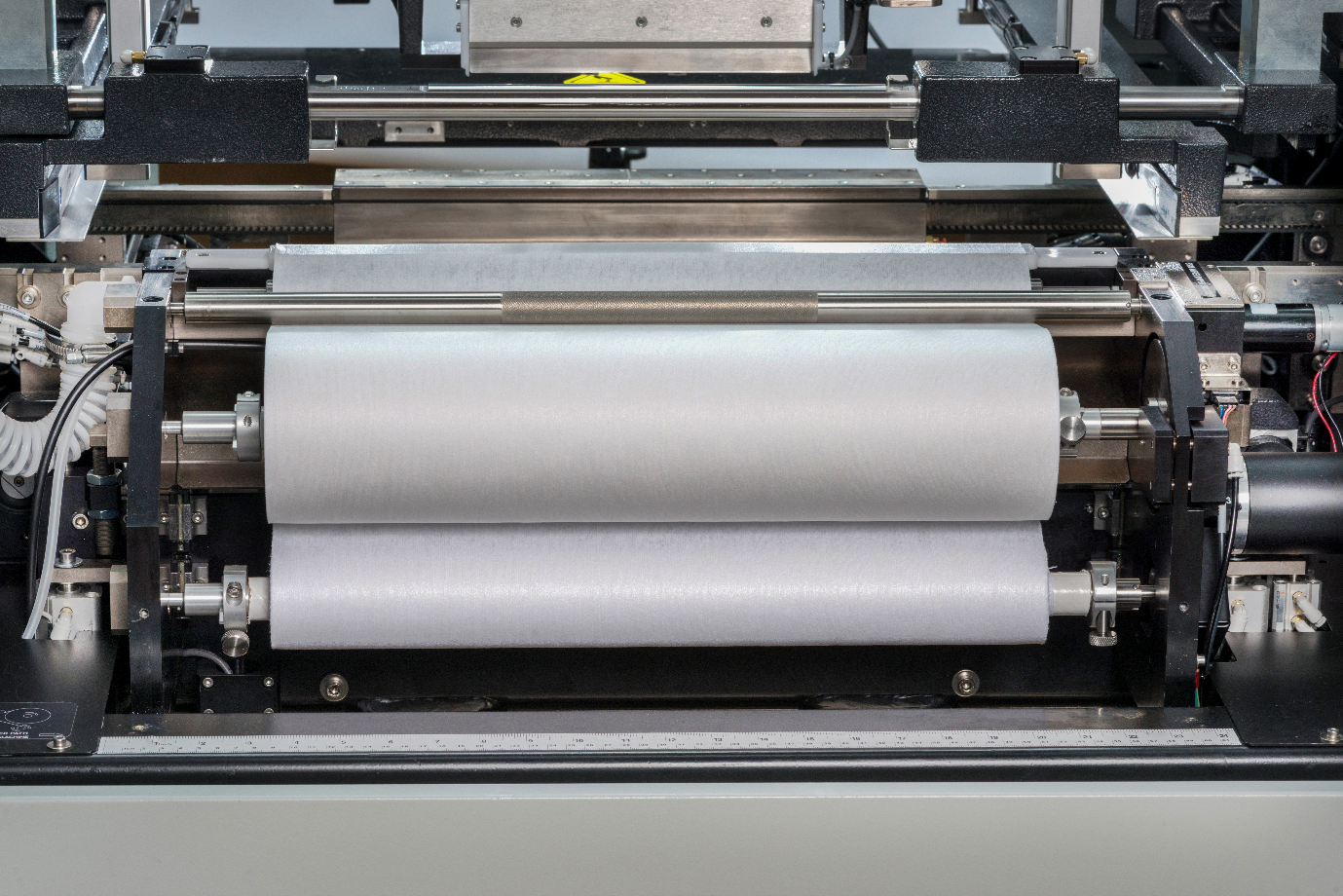

초대형 65m 용지 롤은 교체당 10,000회 인쇄가 가능합니다. 특허받은 용지 장력 제어는 보다 효과적인 닦기를 제공하며 별도의 닦기 및 인쇄 구역은 교차 오염을 방지합니다.
