ASM - DEK Screen Printer "NEO Horizon iX Platform"

등록일 : 2022-05-02

#제품 소개

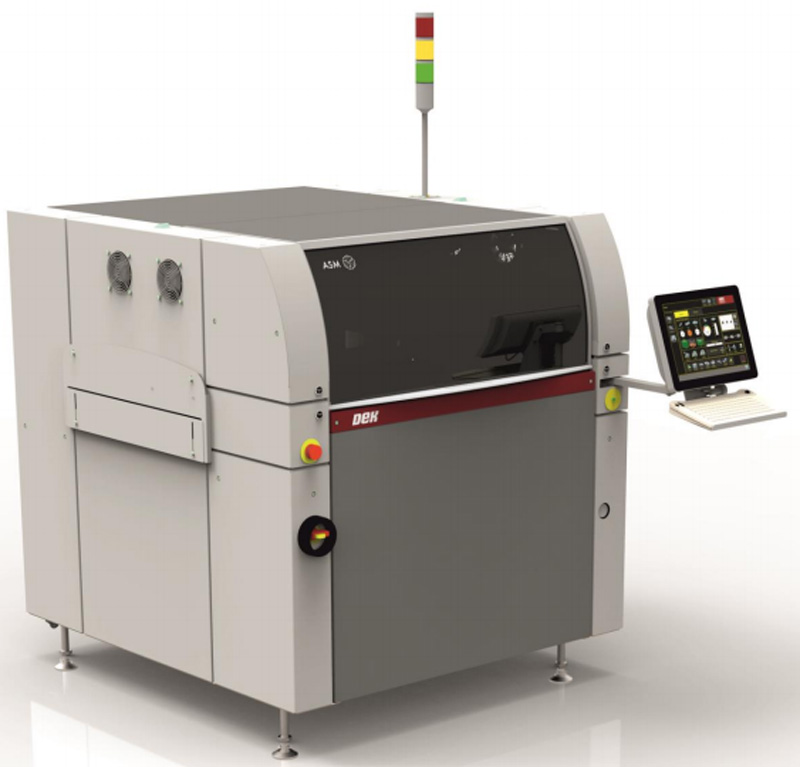

DEK NeoHorizon

DEK NeoHorizon
통합 스마트 팩토리를 위한 최대한의 유연성
모듈식 및 확장 가능한 구성 옵션을 갖춘 DEK NeoHorizon 프린터는 모든 공정 요구 사항을 충족하며 모든 생산 양에 최고의 유연성을 제공합니다.

DEK NeoHorizon Innovations

모든 요구를 충족시키는 최고의 인쇄 제품

DEK NeoHorizon 03 iX:

  • 기계 정렬 기능: ±12.5 μm @ 2.0 Cmk, (±6 시그마)
  • 시스템 정렬 기능: +/- 20μm @ 2.0cmk, (±6시그마)
  • 습식 인쇄 기능: ±25 μm @ 2.0 Cpk, (±6 시그마) - 표준으로 배송되기 전에 모든 프린터에 대해 외부 시스템 인증
  • CCT(코어 사이클 시간): 8초
  • 고혼합 생산에서 최고의 성능을 위한 완벽한 인쇄 솔루션

DEK NeoHorizon 01 iX:

  • 기계 정렬 기능: ±12.5 μm @ 2.0 Cmk, (±6 시그마)
  • 시스템 정렬 기능: +/- 15μm @ 2.0cmk, (±6시그마)
  • 습식 인쇄 기능: ±20 μm @ 2.0 Cpk, (±6 시그마) - 표준으로 배송되기 전에 모든 프린터에 대해 외부 시스템 인증
  • CCT(코어 사이클 시간): 6.5초
  • 최대 처리량으로 최고의 인쇄 품질

DEK NeoHorizon Back to Back:

DEK NeoHorizon Back to Back 설정은 듀얼 레인 조립 라인에서 더 높은 인쇄 성능을 제공합니다.




DEK NeoHorizon Options

DEK는 업계에서 가장 강력하고 유연한 인쇄 플랫폼을 제공합니다. 다음 개조 가능한 DEK 옵션은 DEK NeoHorizon 프린터의 생산성과 인쇄 품질을 더욱 향상시키는 데 도움이 됩니다.
