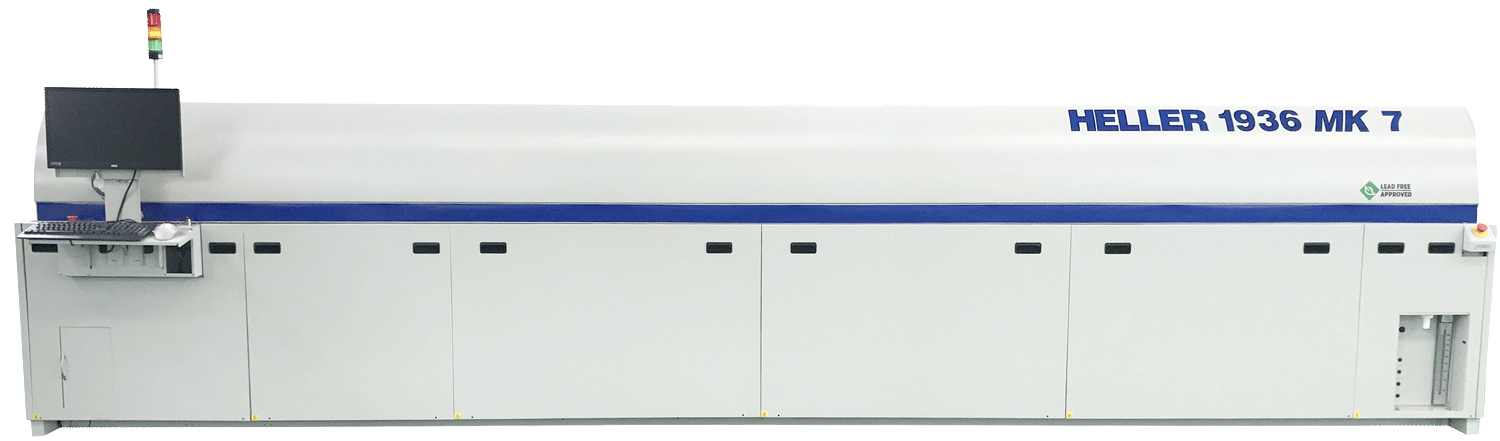

Heller MK7 Convection Reflow "Oven" 'MK7'

등록일 : 2022-04-11

#제품 소개
새로운 MK7 리플로우 오븐은 처리량이 많은 애플리케이션을 위한 세계 최고의 SMT 대류 리플로우 오븐입니다.
이 새로운 리플로우 오븐 플랫폼은 몇 가지 새로운 획기적인 디자인으로 업계에 혁명을 일으키고 더 낮은 Delta T, 감소된 질소 소비 및 확장된 PM에 대한 모든 고객 요청을 생산 현장 전체에서 쉽게 볼 수 있도록 하는 새로운 낮은 높이 패키지에 통합합니다.

- 최고 수율의 리플로 오븐!
- 보드에서 가장 낮은 델타 T
- 최저 질소 및 전기 사용량!
- 유지 보수 무료!
- VOID 프리 리플로우 오븐 - 진공 옵션 포함
- 인더스트리 4.0 호환성
- 무료 통합 Cpk 소프트웨어!
새로운 낮은 높이의 상단 쉘이 있는 리플로 오븐
새로운 낮은 높이의 상단 쉘은 리플로 오븐 작업자가 훨씬 쉽게 접근할 수 있도록 합니다. 모든 스킨에는 이중 절연이 있어 리플로 납땜 에너지 손실을 최대 10-15%까지 절약할 수 있습니다.

INDUSTRY 4.0 호환 리플로우 오븐
제조 인터넷(IoM) — 사이버-물리적 시스템을 사용하여 스마트 공장, 지능형 기계 및 네트워크 프로세스.
향상된 낮은 높이의 히터 모듈은 더 나은 공기 흐름과 균일성과 함께 리플로 오븐에서 가장 낮은 Delta T를 제공합니다! 균일한 가스 관리 시스템은 "순 흐름"을 제거하여 질소 소비를 최대 40%까지 감소시킵니다! 새로운 반원형 히터는 훨씬 더 긴 수명으로 더 강력하고 효율적입니다.

혁신적인 플럭스 관리 시스템
당사의 리플로우 오븐에는 리플로우 납땜 오븐이 작동하는 동안 쉽게 제거 및 교체할 수 있는 수집 용기에 플럭스를 가두는 혁신적인 플럭스 수집 시스템이 있습니다. -term PM 간격. 또한 당사의 독점적인 Flux-Free Grill 시스템은 냉각 그릴의 플럭스 잔류물을 제한하여 Heller 리플로우 오븐 시스템에 모든 오븐 중 최고의 생산 수율을 제공합니다!
프로그래밍 가능한 냉각 기능이 있는 리플로 오븐

리플로 오븐 에너지 관리 소프트웨어

리플 로우 오븐 CPK

Heller는 동적 3계층 시스템(Tier 1: Reflow Oven CPK, Tier 2 Process CPK, Tier 3 제품 추적성)을 제공하여 고객이 비용을 절감하면서 신속하게 제품 품질과 수율을 개선할 수 있도록 합니다. 그리고 자동 기록 보관 및 리콜의 추가 이점은 고객이 모든 리플로우 솔더링 프로세스 매개변수가 제어되고 사양 내에 있다는 마음의 평화를 제공합니다.



리플 로우 오븐 사양

MK7 리플 로우 오븐

전체적인 길이

난방 구역 수

냉각 구역 수

최대 PCB 폭

1826 MK7 SMT 리플 로우 오븐1826**465cm(183인치)

8

2 상단(표준) 하단 냉각/외부 냉각 옵션

22″

1809*465cm(183인치)

9

2 상단(표준) 하단 냉각/외부 냉각 옵션

22″

1936 MK7 SMT 리플 로우 오븐1936**590cm(232인치)

10

3 상단(표준) 하단 냉각/외부 냉각 옵션

22″

1913*590cm(232인치)

13

3 상단(표준) 하단 냉각/외부 냉각 옵션

22″

2043 MK7 SMT 리플로우 오븐2043**678cm(267인치)

13

3 상단(표준) 하단 냉각/외부 냉각 옵션

22″

2049-계획2049744cm(292인치)

15

4 상단(표준) 하단 냉각/외부 냉각 옵션

22″

2156 MK7 SMT 리플 로우 오븐2156869cm(342인치)

17

5 상단(표준) 하단 냉각/외부 냉각 옵션

22″

*1913, 1809 및 1707 리플로우 오븐 시리즈에는 액상선 시간을 줄이기 위해 10인치 너비의 히터 모듈이 있습니다.

**2043, 1936 및 1826 리플로우 오븐 모델에는 경쟁 시스템과의 프로필 호환성을 위해 12인치 모듈이 있습니다. 당사의 모든 컨벡션 리플로우 오븐을 참조하십시오 .
