Premiun High Efficiency Modular Maounter YAMAHA 'YRM20'

등록일 : 2022-04-04

#제품 소개
YRM20
1 헤드 솔루션은 궁극적 인 단계에 도달했습니다. 압도적인 생산성과 유연성을 모두 제공하는 만능 표면 실장기!

- Σ 기술과의 융합으로 압도적인 생산성 실현
- 1 헤드 솔루션으로 인한 광범위한 생산 능력
- 부품 실장 품질을 최고 수준으로 유지하는 표준 기능!
- 다양한 기능으로 고효율 생산을 보장합니다!

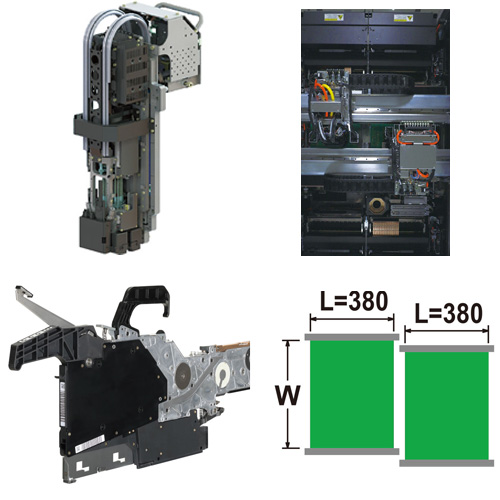

115,000CPH를 달성한 초고속 로터리 RM 헤드! 【NEW】
로터리 헤드는 소형 부품의 부품 실장성을 높입니다. 헤드 교체가 더 이상 필요하지 않으므로 고속 생산이 유지됩니다. 1헤드 솔루션 개념을 이어가는 데 도움이 되는 기술입니다. 이 헤드는 초소형 0201mm 부품부터 높이가 6.5mm인 12 x 12mm 치수의 중간 크기의 홀수 모양 부품까지 다양한 부품을 처리할 수 있습니다.

오버 드라이브 모션 【NEW】
2개의 헤드 사이의 간섭 범위를 최소화하는 Σ 기술의 오버드라이브 모션을 활용하여 더 높은 생산 효율성을 달성합니다.

ZSR Feeder 【NEW】
높은 생산성을 실현하는 RM 헤드에 새로운 고속 피더를 라인업. 초고속 RM 헤드 부품 픽업을 위해 부품 이송 속도가 대폭 향상되었습니다.

Dual-stage conveyor 【NEW】
2단 컨베이어는 향상된 PCB 처리 기능(최대 PCB 너비 510mm)으로 훨씬 더 높은 수준으로 발전했습니다. 고속 PCB 이송은 PCB 전환에 필요한 시간을 획기적으로 단축합니다.
2가지 유형의 빔 변형 가능
공통 플랫폼을 달성하면 생산 모드 및 장착 능력에 따라 X축을 구성하기 위해 1빔 및 2빔 중에서 선택할 수 있습니다.

고속 다목적 인라인 HM 헤드
초소형 0201mm 부품부터 최대 55 x 100mm 및 높이 15mm의 대형 부품까지 고속 및 높은 유연성 핸들링을 제공할 수 있는 만능형 헤드. HM 헤드와 RM 헤드를 조합하여 모든 종류의 부품을 고속으로 장착할 수 있습니다

인라인 FM 헤드가 가능한 이상한 모양의 부품 【NEW】
초소형 03015mm 칩에서 30mm에 이르는 대형 부품 및 55 x 100mm의 초대형 부품에 이르기까지 다양한 부품을 처리할 수 있는 매우 넓은 범위의 헤드입니다. 힘 제어도 가능합니다.

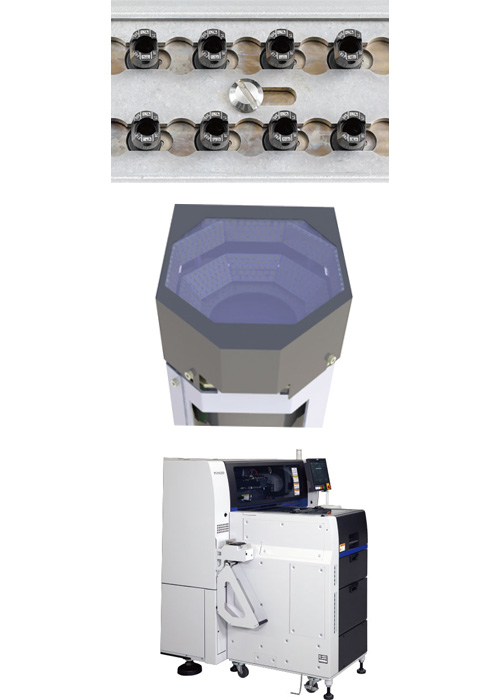

Low impact nozzle gives high-quality mounting【NEW】
경량 노즐은 고속, 저충격 실장을 위한 필수 표준 장비로, 좁은 공간에서 초소형 부품을 나란히 실장하는 데 필수적입니다. 노즐 ID 및 개선된 유지 관리 기능이 함께 제공됩니다.

Vision system further enhancing component mounting quality【NEW】
부품 인식 카메라는 라인 이미징과 영역 이미징 사이를 유연하게 전환할 수 있습니다. 사이드 뷰 카메라는 작은 부품의 장착 품질을 향상시킵니다. 동일 평면도 검사기는 옵션으로 설치할 수도 있습니다.

논스톱 트레이 피더 eATS30 【NEW】
YAMAHA Website <<< Click!!!
