BTU 대용량 진공 리플로우 오븐 'Pyramax Vacuum'

등록일 : 2022-03-09

#제품 소개

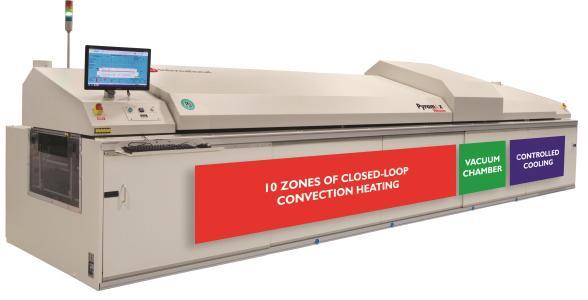

대용량 진공 리플로우 오븐
Pyramax Vacuum
▶ 5% 미만의 솔더 보이드
▶ 열 균일성 +/-2°C
▶ 뛰어난 프로필 제어
▶ 완전한 MES 통합

Pyramax Vacuum 리플로우 오븐은 대형 EMS/대량 자동차 고객의 요구 사항을 염두에 두고 설계되었습니다. 이 장치는 폐쇄 루프 대류 가열의 10개 구역으로 구성되며 진공 작동에서 최대 생산 폭은 457 x 457mm(18 x 18인치) 인치입니다. 질소 대기가 가능한 Pyramax 진공 리플로우 오븐은 최대 350°C의 공정 온도를 제공합니다. 이 장치는 BTU의 독점적인 Wincon™ 창 기반 제어 시스템과의 통합 제어 및 진공 매개변수를 포함하여 공장 MES/Industry 4.0과의 완전한 통합을 특징으로 합니다. 기존 Pyramax 고객은 프로세스를 새로운 Pyramax Vacuum 리플로우 오븐으로 쉽게 이전할 수 있습니다.
유지 보수 접근성을 위한 설계

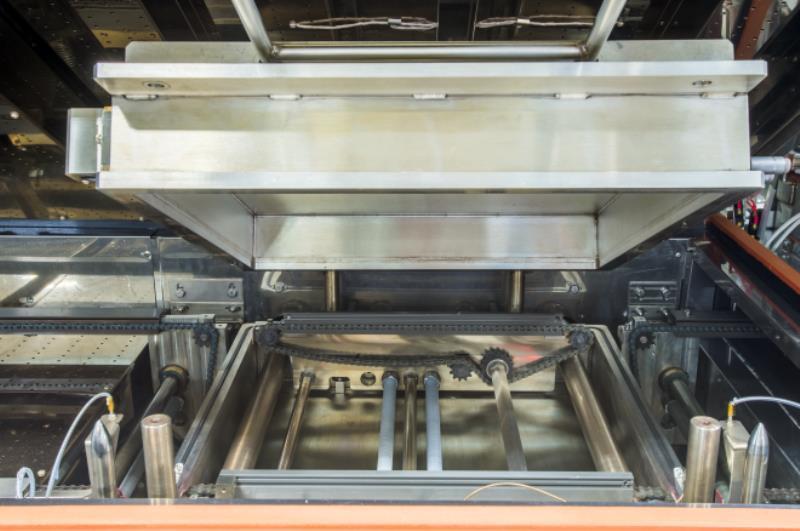

진공 리플 로우 챔버 세부 사항
Pyramax 진공 리플로우 챔버는 대량 생산을 염두에 두고 설계되었습니다. 챔버는 도구를 사용하지 않고 서비스를 위해 넓게 열리도록 설계되었습니다. 진공 챔버 내의 구동 시스템은 유지 보수를 위해 쉽게 제거됩니다.

새로운 챔버 개방 메커니즘
이동식 드라이브 시스템

* Pyramax 진공 리플로우 오븐이 대용량 EMS 라인의 솔더 보이드를 줄이는 방법에 대해 자세히 알아보려면 BTU에 문의 하십시오.





출처 : BTU Web site
BTU web site 방문 ← 클릭!
