#제품 소개

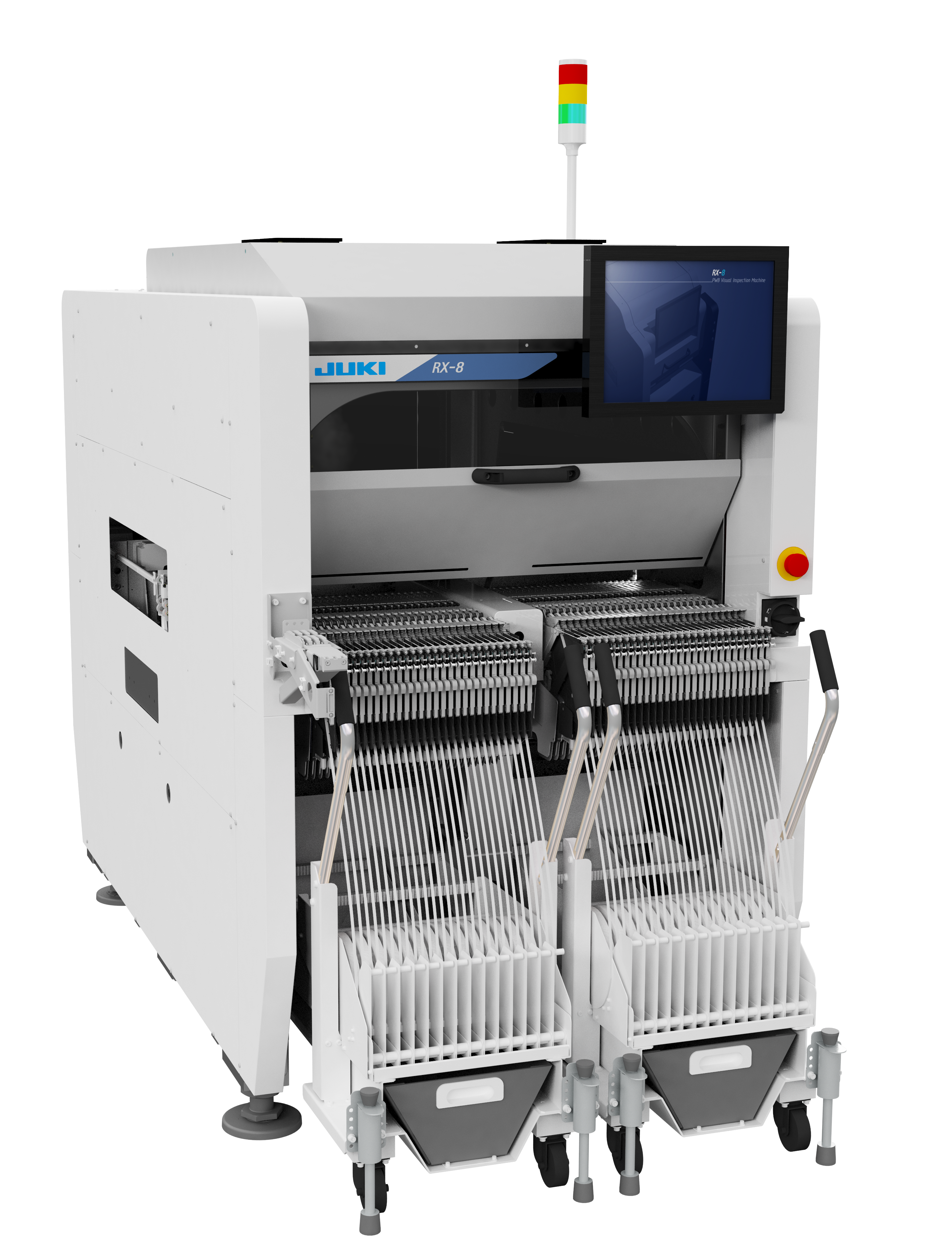

고속 컴팩트 모듈러 마운터 "RX-8"

특징
● 최대 100,000CPH의 고속 배치.*¹
● 평방 미터(평방피트)당 동급 최고의 배치율.*²
● 생산 환경과 원활하게 통합
● Trace Monitor는 생산 공정 전반에 걸쳐 품질을 추적합니다.
● 유연한 회로를 위한 저충격 배치
● P20 고정밀 플래닛 헤드는 단일 릴에서 고속 포킹 및 배치에 이상적입니다.
● 최첨단 센터링 및 검사 비전 시스템
● 검사 및 센터링을 위한 새로운 고정밀 카메라

P20 고정밀 플래닛 헤드는 단일 릴에서 고속 피킹 및 배치에 이상적입니다.
P20은 초소형 칩 및 소형 IC의 배치를 위해 설계되었습니다.
LED 에지 라이트의 고밀도 및 고정밀 배치에 이상적입니다.

최첨단 센터링 및 검사 비전 시스템
비전 시스템은 존재 및 부재, 반전된 칩 및 삭제 표시를 감지합니다. 또한 모든 부품의 픽 위치를 자동으로 수정하여 픽률을 높입니다. 이 시스템은 매우 작은 부품을 배치하는 데 이상적입니다.

*¹ Optimum conditions
*² Market survey data

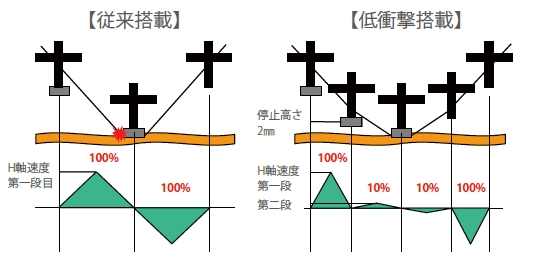

유연한 회로를 위한 저충격 배치
Low Impact 기능을 사용하면 배치 중 노즐의 속도를 낮추거나 높일 수 있습니다. 이렇게 하면 배치 중에 부품과 보드에 가해지는 부하가 최소화됩니다. 이것은 많은 정확도가 필요한 매우 작은 부품을 배치하는 데 최적입니다.

Specification
High -Speed Compact Modular Mounter RX-8
Board size: 50×50～510mm*¹ *²×450mm
Component height: 3mm
Component size : 0201*³～□5mm
Placement speed(Optimum）: Chip 100,000CPH
Placement Accuracy : ±0.04mm (Cpk ≧1)
Feeder capacity : Upto 56 *⁴
Power supply : 3-phase AC200V, 220V 430V *⁵
Apparent power : 2.1kVA
Operating air pressure : 0.5±0.05MPa
Air consumption (standard) : 20L/ min ANR (during normal operation)
Machine dimensions (W x D x H)*⁶ : 998mm×1,895mm×1,530mm
Mass (approximately) : 1,810 kg (with fixed bank)/ 1,760 kg (with bank changing)

출처 : JUKI website
JUKI web site 방문 ← 클릭!
JUKI 한국대리점 '한주오토시스템즈(주)' 방문 ← 클릭!
