원하는 곳만 솔더링을 할 수 있다고? 비접촉 IH 솔더링 디바이스

등록일 : 2022-02-23

#제품 소개
제어 가능한 가열 기능
•주변에 대한 영향을 줄이면서 가열
•큰 물체는 빠르게 가열하고 작은 물체는 섬세하게 가열

비접촉식으로 안전, 고품질 및 유지보수 간단
•납땜 후 작업 온도가 빠르게 떨어져 조작자에게 적합
•납볼 발생을 억제하고 정량납땜으로 깔끔하게 마무리

탄소중립
•납땜 폐기물 없음 、C02 저감
•높은가열효율로전기세절감
기존의 솔더링 기술과 레이저 솔더링 기술을 포함해도 사실상 초근접 부품으로 인한 솔더링에 어려움을 겪고 있는 곳이 많은 것이 현실이다.
그런데, 이런 기업 및 사용들에게 희소식이 있다.

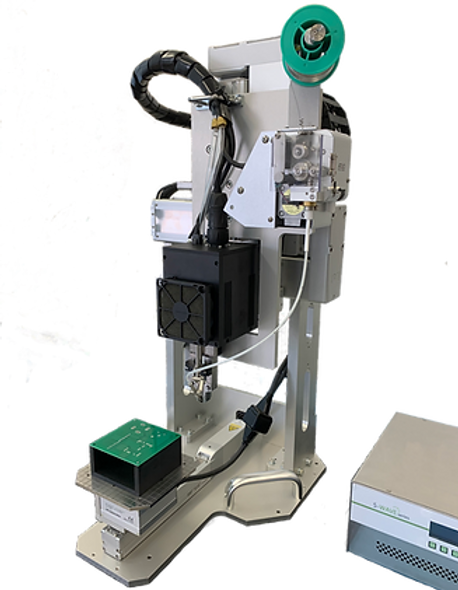

IH 기술을 이용한 원하는 부위만을 가열하여 솔더링을 할 수 있는 기술이 개발되어 보급이 시작되었다.
일본 S-FINX Technology 개발된 이 설비는 한국에서는 진우E&T에서 공급하고 있다.

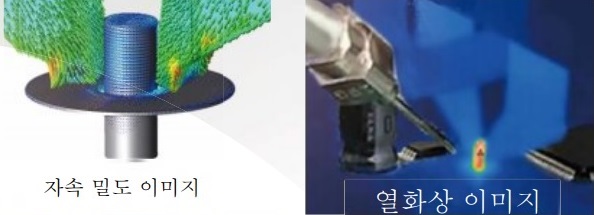

자기 유도 방식의 이 설비는 세계 최초의 자기 집중 기술로 기존 장비로는 불가능했던 "Spot Self Heating"을 실현했다고 발표했다.

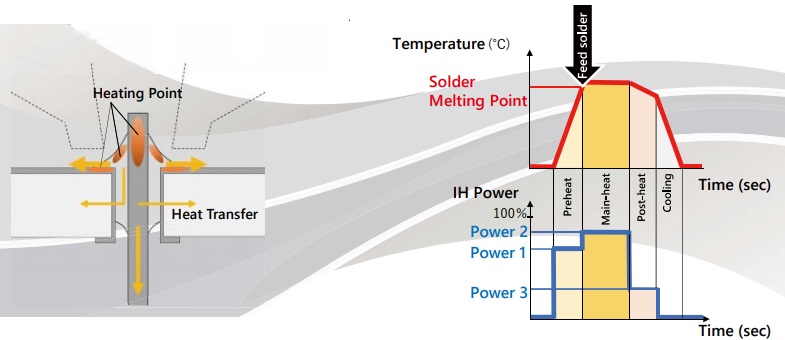

우측 첫 그림은 단자와 PCB를 예열한 후 공급되는 솔더의모습이며, 단자가열 및 PCB 가열 외에도 땜납의 Spot Self-Heating은 발열 에너지를 약 1.5배 확장했다고 한다.

자동 납땜 장치로는 처음으로 예열-본가열-후가열을 포인트단위로 프로그래밍을 할 수 있게 되었으며, IH Power는 100ms 단위로 변경이 가능하고,자유로운 가열제어를 통해 적절한 납땜이 가능졌다고 한다. 솔더 페이스트는 포인트 리플로우 장치로도 사용할 수 있다.


개발사와 진우이엔티에서는 이 설비가 전기, 전자, 통신, 자동차 분야 이외에도 다양한 분야에서 사용되어지기를 기대하고 있다.

더 많은 정보를 위해 기업 사이트 방문은 여기를 클릭!
