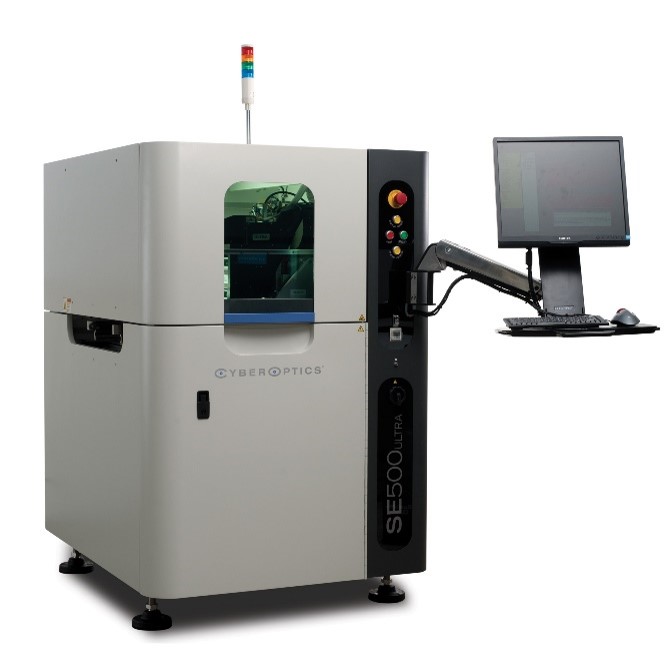

CyberOptics High Speed SPI "SE500 Ultra"

등록일 : 2022-02-23

#제품 소개
주요특징(Major Features)
세계 최고속 수준의 검사 속도 달성 – Max. 210㎠/sec
가정 정밀한 측정 결과
- True Height Algorithm 적용
- 표준시편 대비 체적 정확도 1% 이내
- GRR 10% 이내
작업자 편의성을 극대화한 시스템 설계
- 새로운 멀티 터치 유저인터페이스를 통한 직감적 시스템 운용
- 별도의 센서 캘리브레이션이 불필요
- PCB 휨 자동 측정을 통한 Auto Focus 기능 적용
CyberReport SPC 공정관리 소프웨어를 통한 Factory Level Monitoring 기능 제공(*일부 기능 옵션)
CyberPrintTM OPTIMIZER 기능을 통한 스크린 프린터 연동 및 최적화 솔루션 제공
CyberOptics는 자사만의 백색광 기술을 측정을 위한 최고의 광원으로 소개한다.
아래는 제조사의 소개 자료의 내용이다.

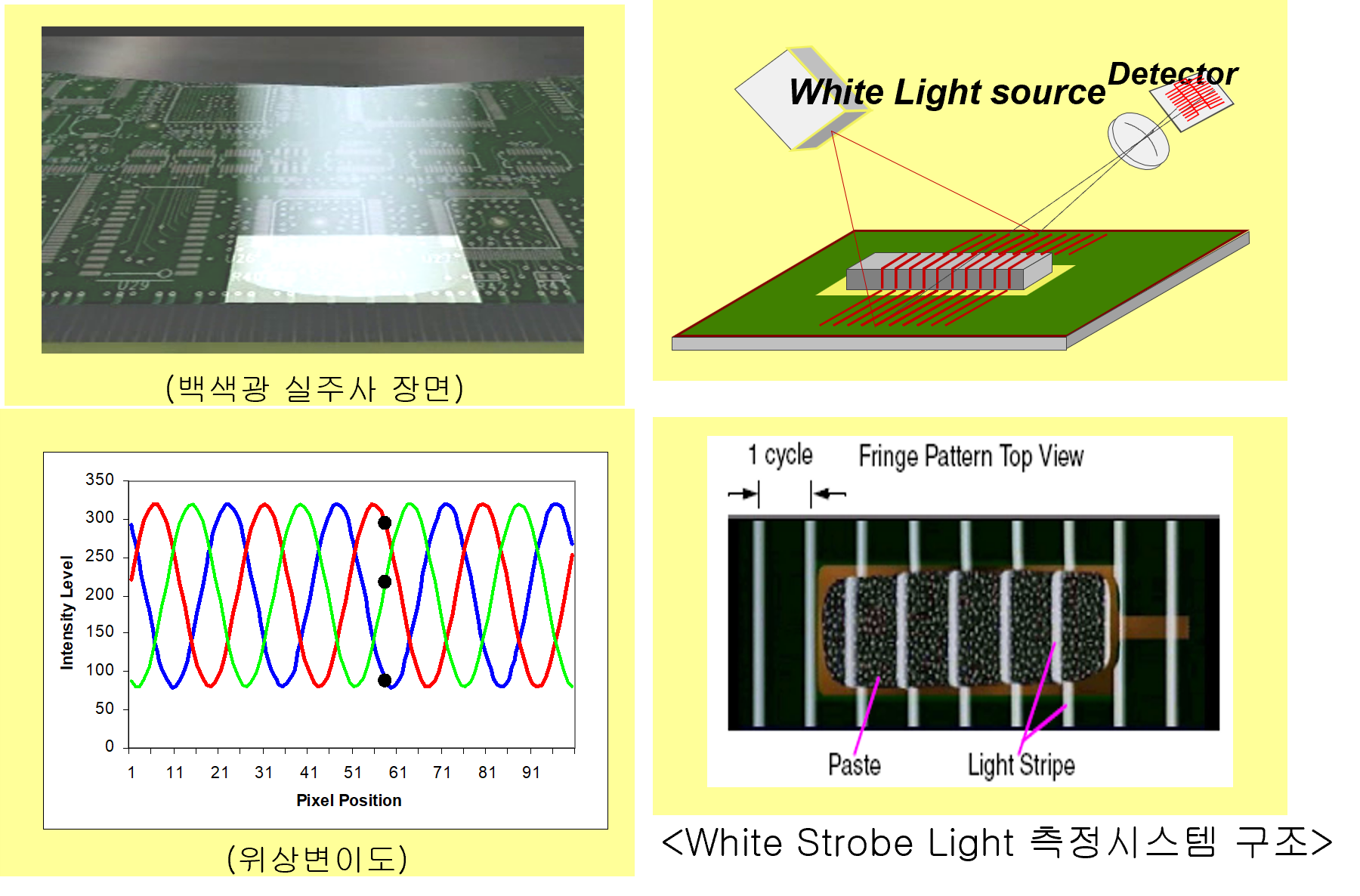

"'White Strobe Light' 방식은 측정하고자 하는 물체에 백색 라인광을 주사하고, 주사된 백색광이 디텍터에서 물체의 높이에 따라 위상 변위되는 현상을 이용하여 3차원 형상을 구현한다.
'White Strobe Light' 측정 시스템은 직진성이 뛰어난 백색광을 이용함으로, 주위환경 및 PCB 재질에 영향을 받지 않으며, 고정밀 위상 변이 시스템을 이용하므로 매우 높은 정밀도와 반복성을 유지한다.
이 방법은 매우 빠른 측정 속도와 높은 정밀도가 장점이나 광학계 구성이 용이하지 않다. 따라서 이러한 방법은 CyberOptics(社)만이 세계에서 유일하게 구현하고 있다.
특히 CyberOptics SE300-Ultra 시스템은 20㎛단위의 백색광을 주사하며, 정밀한 측정을 위하여, 각 측정 픽셀은 120° 단위로 3번의 위상변위에 따른 측정값을 가진다."
또 공급사에서는 다음과 같이 3D SPI 설비 도입을 검토하는 기업에게 요구되는 필수 숙고 사항들도 언급했다.

3D 측정을 위하여 숙고해야 될 필수사항

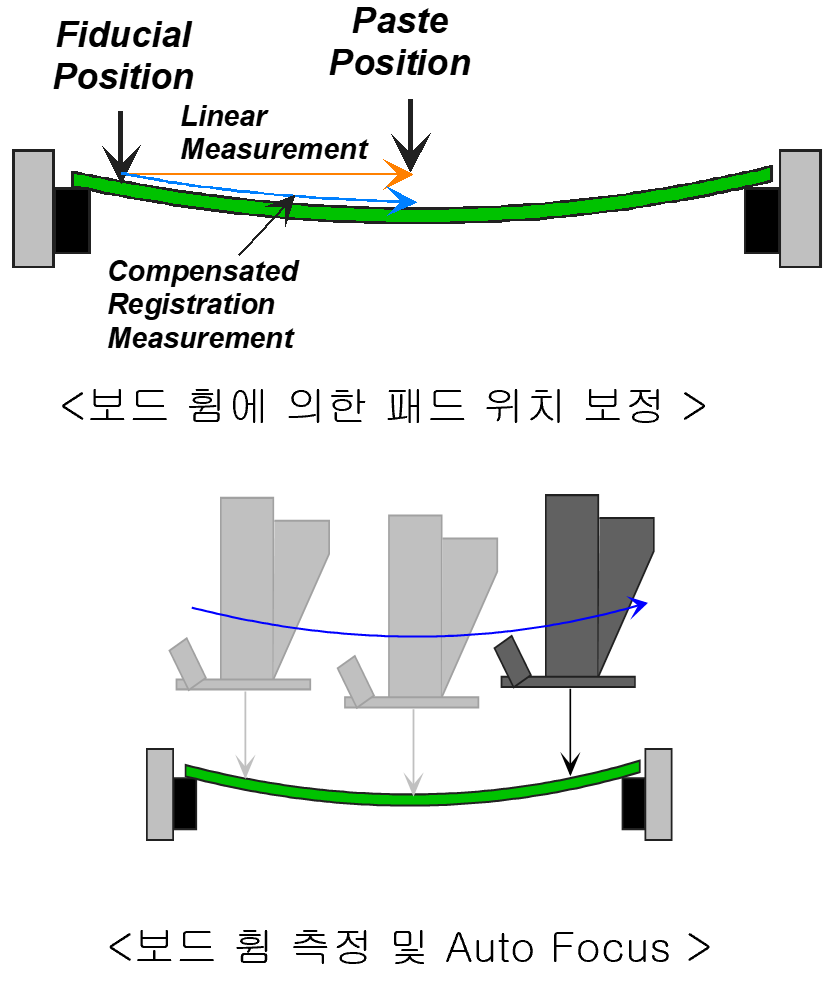

PCB 휨에 의한 기준치 보상을 위한 휨 측정기능
별도의 하드웨어 측정장치필요
소프트웨어에 의한 측정은 휨측정절밀도 현저히 낮음
PCB휨에 의한 측정 Sensor의 Focus를 위한 Sensor 높이 자동조절기능
Sensor가 부착된 Z축 제어 필요함.
외부환경(조명, 진동 및 기타) 및 PCB색상등에 의한 측정정도의 영향
직진율이 좋은 광원 및 측정방식적용이 필요함

CyberOptics사는 세계 최초로 SPI라는 개념을 SMT 업계에 소개한 선구자이다.
꾸준한 연구 개발과 탁월한 성능으로 여전히 세계 최고의 입지를 가지고 있다.
국내에서는 휴먼텍에서 설비의 공급과 서비스를 하고 있으며, 제조사 자세한 사항은 제조사 홈페이지 방문 및 문의를 이용할 수 있다.
기업 사이트 방문은 여기를 클릭
