리플로우 플럭스 집진 어디까지 해봤니?

등록일 : 2022-02-21

#제품 소개
환경의 중요성이야 누구나 알고 있듯이 선택적 문제가 아니라 이제는 필수 불가결하게 수행하고 지켜 가야 하는 인류의 숙제일 것이다.
SMT 산업 현장에서는 우리가 모르는 사이에 이런 제품 생산 품질에 영향을 주면서, 생산 공간의 환경에도 영향을 주는 물질이 있다.
바로 솔더링 시에 배출되는 플럭스이다.
진우이엔티에서는 이 플럭스를 집진을 외부 배출없이 내부에서만 집진을 할 수 있는 친환경적인 제품을 개발 및 출시를 했다.

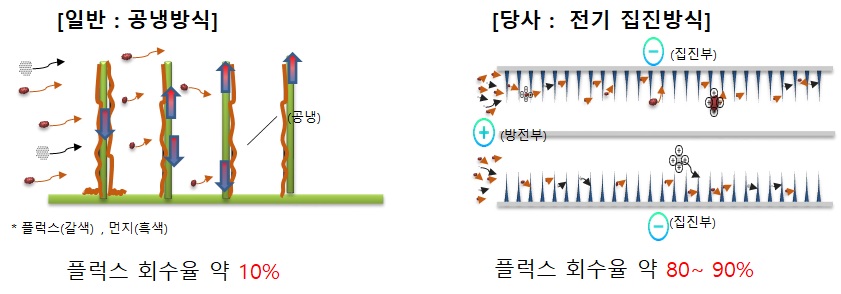

일반적으로 리플로우 솔더링 시 발생되는 흄 가스 내 플럭스를 포집 하기 위해서는 보편적으로 공냉 및 수냉 방식의 온도차를 이용하였으나, 이 같은 방법은 흄가스 내 함유되어 있는 극히 소량의 플럭스만을 포집 할 수 밖에 없다.
리플로우에서 발생되는 많은 양의 플럭스를 회수하기에는 적합하지 않다고 판단하여 높은 플럭스 회수율을 구현 시키기 위해 정전력 (精電力) 을 이용하여 먼지 및 플럭스 입자들을 방전에 의해 *하전 시켜, 전계에 의해서 집진전극 표면으로 이동 포집 및 트랩 회수 되는 시스템을 진우이엔티에서 개발을 하였다.

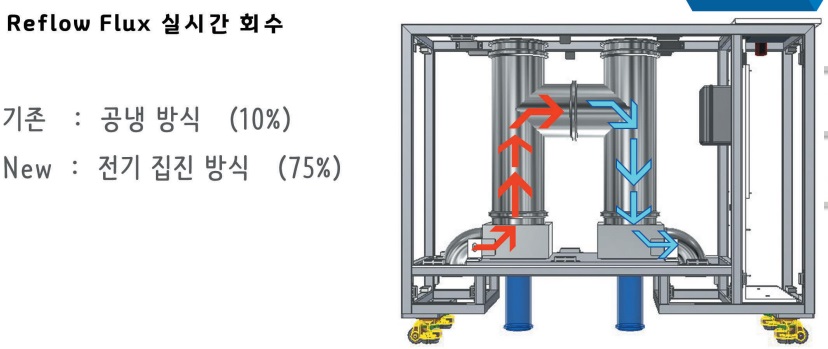

이 설비는 기존의 공냉 방식의 집진 방식과 다르게 독자 개발한 특허 기술인 '전기 집진 방식'을 적용하여, 리플로우 내 플러스 가스를 집진한다.
진우이엔티에 따르며 이 방식은 기존 10% 내외의 회수율에서 75% 내외로 획기적으로 회수율을 향상시켰다고 한다.
